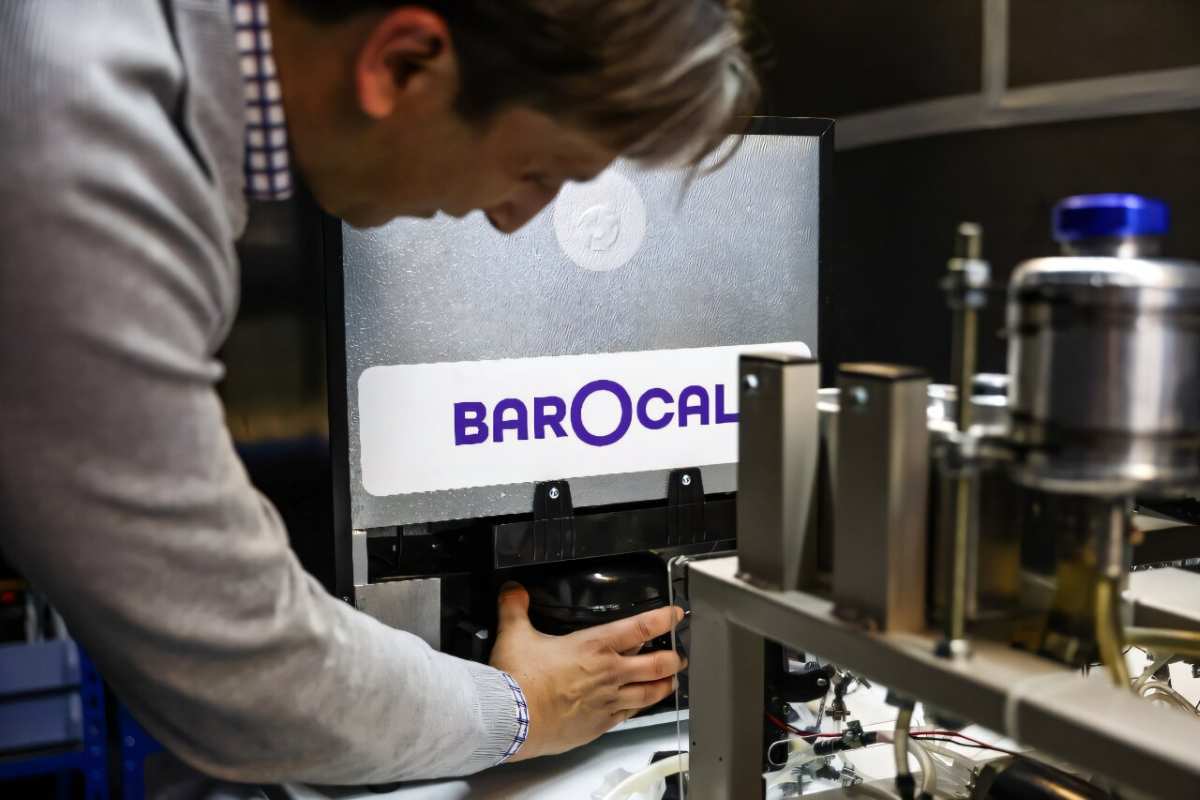

Este material, que cambia de temperatura bajo presión, es potencialmente más eficiente que los sistemas actuales y no contribuye al calentamiento global.
[Leer más…] acerca de Startup del Reino Unido está desarrollando un nuevo tipo de aire acondicionado basado en refrigerantes sólidos que no utilizan gases contaminantes
Se sugiere estandarizar la supervisión de las bombas de calor en toda Europa y utilizar datos de sensores y medidores inteligentes para optimizar su configuración.
[Leer más…] acerca de Nuevo estudio de 1.023 bombas de calor en Europa descubre pérdidas de eficiencia de hasta 3 veces por configuraciones incorrectas
Los investigadores creen que esta molécula puede ser integrada con componentes electrónicos actuales, facilitando nuevas tecnologías más eficientes y económicas.
[Leer más…] acerca de Un equipo de físicos de la Universidad de Miami desarrollan la molécula orgánica más conductora jamás registrada, clave para computadoras más pequeñas y eficientesEn el corazón de la automatización industrial española late una tecnología fundamental que, a pesar de su aparente sencillez, impulsa literalmente el funcionamiento de innumerables procesos productivos. Los cilindros neumáticos representan uno de los pilares más versátiles y fiables en los sistemas de control de movimiento industrial, transformando la energía del aire comprimido en movimiento lineal preciso y controlado.
La industria española, caracterizada por su creciente automatización y búsqueda constante de eficiencia energética, encuentra en estos dispositivos un aliado indispensable. Desde las líneas de envasado de alimentos en La Rioja hasta las plantas automotrices de Cataluña, los actuadores neumáticos se han convertido en componentes imprescindibles que determinan la precisión, velocidad y fiabilidad de innumerables operaciones industriales.
Este artículo profundiza en el universo de los cilindros neumáticos, desentrañando sus principios de funcionamiento, explorando sus diversas tipologías y aplicaciones, y proporcionando una guía exhaustiva para su correcta selección, instalación y mantenimiento en el contexto específico de la industria española.
La esencia del funcionamiento de un cilindro neumático reside en la conversión de la energía potencial del aire comprimido en energía cinética de movimiento lineal. Este proceso, aparentemente sencillo, implica una sofisticada interacción de componentes precisamente diseñados.
El cilindro neumático consta de varias partes fundamentales:
El principio operativo básico implica la introducción de aire comprimido en una de las cámaras del cilindro. Esta presión actúa sobre la superficie del pistón, generando una fuerza proporcional al área de dicha superficie y a la presión aplicada, según la ecuación:
F = P × A
Donde:
Este cálculo, fundamental para dimensionar correctamente un cilindro, debe ajustarse considerando factores como el rendimiento interno (aproximadamente 85-95% dependiendo del diseño y calidad) y las fuerzas de rozamiento.
La velocidad de desplazamiento del pistón viene determinada por el caudal de aire suministrado, la sección del cilindro y las características de las conexiones y válvulas asociadas. En aplicaciones industriales españolas, donde la precisión de movimiento resulta crítica, el control adecuado de estos parámetros constituye un aspecto fundamental del diseño del sistema.
La diversidad de aplicaciones industriales ha propiciado el desarrollo de diferentes tipologías de cilindros neumáticos, cada una con características específicas adaptadas a requerimientos concretos de fuerza, carrera, montaje y condiciones de operación.
Los cilindros de simple efecto representan la variante más elemental, donde el aire comprimido actúa únicamente en un sentido del movimiento. El retorno a la posición inicial se produce mediante un elemento elástico interno (generalmente un muelle) o por la acción de una fuerza externa.
Estos actuadores destacan por su economía de aire comprimido y simplicidad de control, requiriendo una sola conexión neumática. Sin embargo, presentan limitaciones en cuanto a la fuerza útil disponible en el retorno y la longitud máxima de carrera, generalmente restringida a 100mm debido a las dimensiones del muelle recuperador.
En la industria española, los cilindros de simple efecto encuentran aplicación predominante en operaciones de sujeción, marcado, expulsión de piezas y accionamientos donde solo se requiere fuerza en un sentido.
Cuando la aplicación demanda control preciso en ambos sentidos del movimiento, los cilindros neumáticos de doble efecto emergen como la solución óptima. Estos dispositivos permiten la entrada de aire comprimido en ambas cámaras del cilindro, posibilitando el control activo tanto del avance como del retroceso.
La principal ventaja de esta configuración radica en la disponibilidad de fuerza controlada en ambos sentidos, permitiendo realizar trabajos efectivos tanto en la carrera de avance como en la de retroceso. Adicionalmente, estos cilindros pueden implementar funciones de amortiguación en los extremos del recorrido, atenuando el impacto del pistón contra las culatas y prolongando significativamente la vida útil del componente.
Los cilindros neumáticos de doble efecto constituyen la opción predominante en la automatización industrial española, especialmente en sectores como el automotriz, alimentario y farmacéutico, donde la precisión y control bidireccional resultan imprescindibles.
Una variante especializada que merece particular atención son los cilindros de vástago pasante, donde el vástago se prolonga por ambos extremos del cilindro. Esta configuración ofrece ventajas significativas en determinadas aplicaciones:
En el contexto industrial español, fabricantes especializados como Pneumatig ofrecen cilindros de vástago pasante según la norma ISO 15552, con diámetros desde 32 hasta 200mm y carreras personalizables hasta 1000mm, satisfaciendo las necesidades más exigentes de la industria.
En entornos industriales donde el espacio de instalación es limitado, los cilindros compactos representan una solución optimizada. Estos cilindros presentan una relación carrera/longitud total significativamente mejorada, permitiendo implementar movimientos lineales en espacios reducidos.
Los cilindros compactos generalmente responden a normativas específicas como la ISO 6432 para los de menor diámetro (8-25mm) o la ISO 21287 para cilindros compactos de mayor sección. Su diseño optimizado incorpora generalmente guías antirrotación y sistemas de amortiguación miniaturizados, manteniendo prestaciones comparables a las de los cilindros estándar.
En la industria española, particularmente en sectores como el packaging, electrónica y maquinaria de precisión, estos actuadores compactos han revolucionado el diseño de sistemas automatizados, permitiendo crear máquinas más compactas sin comprometer funcionalidad.
La estandarización constituye un pilar fundamental en la neumática industrial, facilitando la intercambiabilidad de componentes y garantizando niveles mínimos de calidad y compatibilidad. En el ámbito de los cilindros neumáticos, diversas normativas ISO establecen parámetros dimensionales y funcionales que toda la industria respeta:
Esta normativa define las dimensiones y características de los cilindros neumáticos de perfil o camisa perfilada, los más utilizados en la industria. Establece:
Específica para cilindros redondos de pequeño diámetro, esta norma abarca actuadores desde 8 hasta 25mm de diámetro, estableciendo:
Orientada a cilindros compactos, esta normativa define las características de los cilindros de carrera corta con dimensiones optimizadas.
El cumplimiento de estas normativas no solo garantiza compatibilidad mecánica, sino que facilita enormemente los procesos de diseño, selección, instalación y mantenimiento de sistemas neumáticos en la industria española. Fabricantes como Pneumatig destacan por ofrecer componentes que cumplen rigurosamente estos estándares, incluyendo cilindros ISO 6432 con diámetros de 10-25mm y carreras hasta 500mm, así como cilindros ISO 15552 con diámetros de 32-200mm y carreras hasta 1000mm, todos disponibles en configuraciones de simple y doble efecto.
La selección adecuada de un cilindro neumático para una aplicación específica constituye un proceso crítico que debe contemplar múltiples variables interrelacionadas. Una elección incorrecta puede derivar en rendimiento insuficiente, vida útil reducida, consumo energético excesivo o, en el peor de los casos, fallos catastróficos que comprometan la seguridad y productividad.
El cálculo preciso de la fuerza necesaria representa el punto de partida fundamental. Este análisis debe considerar:
La fuerza desarrollada por un cilindro puede calcularse mediante:
F = P × A – Fr
Donde:
En el contexto industrial español, donde la presión habitual de las redes de aire comprimido oscila entre 6 y 7 bar, este cálculo resulta determinante para dimensionar correctamente el diámetro del cilindro.
La determinación de la carrera necesaria debe realizarse considerando:
En cuanto a la velocidad, factores críticos incluyen:
Para aplicaciones industriales en España, las velocidades habituales oscilan entre 50 y 800 mm/s, aunque aplicaciones específicas pueden requerir velocidades significativamente mayores o menores.
El entorno operativo determina aspectos fundamentales como:
En industrias como la alimentaria, química o farmacéutica, frecuentemente se requieren cilindros con certificación específica para contacto con alimentos o resistencia a lavados con agentes agresivos.
La forma de instalación afecta directamente al rendimiento y vida útil:
La selección del montaje debe contemplar las fuerzas laterales potenciales y la necesidad de absorber desalineaciones para evitar desgastes prematuros.
En el mercado español, la elección de un proveedor fiable como Pneumatig garantiza no solo componentes de calidad sino también:
La versatilidad de los cilindros neumáticos les ha permitido penetrar prácticamente todos los sectores industriales españoles, adaptándose a los requerimientos específicos de cada aplicación.
En el potente sector automovilístico español, con plantas de producción repartidas principalmente entre Cataluña, Madrid, Valencia y el País Vasco, los cilindros neumáticos desempeñan funciones críticas:
En estas aplicaciones, la precisión, fiabilidad y capacidad para soportar ciclos intensivos constituyen requisitos fundamentales, por lo que predominan los cilindros ISO 15552 de diámetros medios (40-80mm).
El sector agroalimentario, uno de los más pujantes de la economía española, emplea extensivamente actuadores neumáticos en:
En este entorno, las consideraciones higiénicas resultan primordiales, predominando los cilindros en acero inoxidable con juntas específicas para contacto alimentario, certificados según normativas como FDA o CE 1935/2004.
La rigurosidad de estos sectores en cuanto a precisión, limpieza y trazabilidad encuentra respuesta en cilindros neumáticos especialmente diseñados para:
Los cilindros empleados generalmente incorporan materiales premium, tratamientos superficiales específicos y juntas especiales que impiden cualquier contaminación del producto.
Particularmente relevante en la Comunidad Valenciana y Andalucía, este sector demanda actuadores robustos capaces de operar en ambientes polvorientos y con ciclos de trabajo intensivos:
Aquí predominan los cilindros de gran diámetro (100-200mm) con protecciones reforzadas contra el polvo y tratamientos anticorrosión.
Este sector tradicional de la economía española ha experimentado una profunda modernización, incorporando sistemas automatizados donde los cilindros neumáticos realizan funciones de:
En estas aplicaciones suelen emplearse cilindros con capacidades de amortiguación avanzadas y resistencia a ambientes con partículas en suspensión.
La instalación correcta de un cilindro neumático resulta tan importante como su adecuada selección, determinando en gran medida su rendimiento y longevidad.
La alineación entre el cilindro y la carga constituye uno de los aspectos más críticos:
Una desalineación de apenas 0,5 grados puede reducir la vida útil de un cilindro hasta en un 70% debido al desgaste prematuro de juntas y guías.
El diseño de las conexiones determina el rendimiento dinámico del cilindro:
En instalaciones industriales españolas, la normativa recomienda el uso de doble sistema de fijación en conexiones críticas, especialmente en entornos con vibración.
La preparación adecuada del aire resulta fundamental:
Es importante destacar que muchos cilindros modernos están diseñados para funcionamiento sin lubricación adicional, pero requieren aire de calidad superior.
La implementación de elementos de control afecta directamente al comportamiento dinámico:
En aplicaciones de precisión, la regulación independiente de velocidad en avance y retroceso permite optimizar los ciclos de trabajo.
Un programa de mantenimiento estructurado permite maximizar la disponibilidad y extender la vida útil de los cilindros neumáticos en entornos industriales.
La observación sistemática puede detectar problemas incipientes:
Se recomienda establecer rutinas de inspección con periodicidad ajustada a la criticidad del componente y severidad del entorno operativo.
El seguimiento de indicadores clave permite detectar desviaciones:
La tendencia en la industria española apunta hacia la implementación de sistemas de monitorización continua integrados en estrategias de mantenimiento predictivo.
Causas potenciales:
Soluciones:
Causas habituales:
Acciones correctivas:
Orígenes típicos:
Intervenciones recomendadas:
Las condiciones operativas específicas frecuentemente requieren adaptaciones en los materiales y diseño de los cilindros neumáticos.
En industrias como la cerámica, vidrio o metalúrgica, donde las temperaturas pueden superar los 80°C, se requieren consideraciones especiales:
Fabricantes especializados como Pneumatig ofrecen cilindros con combinación de juntas Viton y metálicas para ambientes extremadamente calientes.
La exposición a sustancias agresivas demanda adaptaciones específicas:
En la industria química española, particularmente concentrada en Tarragona, estas versiones especializadas resultan imprescindibles.
Los sectores alimentario, farmacéutico y cosmético imponen requisitos particulares:
Estos cilindros especializados incorporan generalmente soluciones de sellado redundantes y materiales como acero inoxidable AISI 316L con pulido electrolítico.
Condiciones Especiales de Operación
Determinadas aplicaciones presentan requerimientos extraordinarios:
La capacidad de personalización que ofrecen fabricantes como Pneumatig permite abordar estos escenarios específicos con soluciones a medida para la industria española.
La evolución tecnológica continua está transformando incluso componentes tradicionalmente mecánicos como los cilindros neumáticos.
La Industria 4.0 está impulsando el desarrollo de cilindros «inteligentes»:
Estos avances permiten monitorización continua y ajuste dinámico de parámetros operativos, incrementando eficiencia y disponibilidad.
La eficiencia energética se ha convertido en prioridad para la industria española:
Estas innovaciones contribuyen a reducir significativamente el consumo energético de sistemas neumáticos.
La investigación en materiales está permitiendo:
Estas tecnologías permiten extender la vida útil y mejorar el rendimiento en condiciones extremas.
La tendencia hacia soluciones específicas impulsa:
Este enfoque, adoptado por fabricantes como Pneumatig, permite optimizar cada aplicación sin los costes tradicionales de la personalización extrema.
Los cilindros neumáticos, en su aparente simplicidad, encierran una sofisticada ingeniería que los convierte en pilares fundamentales de la automatización industrial española. Su evolución continua, adaptándose a los crecientes requisitos de eficiencia, precisión, conectividad y sostenibilidad, garantiza su relevancia en el futuro de la industria.
La selección adecuada de estos componentes, considerando aspectos técnicos, ambientales y operativos específicos de cada aplicación, resulta determinante para optimizar procesos productivos. Contar con proveedores especializados como Pneumatig, que ofrecen tanto productos estandarizados (ISO 6432, ISO 15552) como soluciones personalizadas, proporciona a la industria española la flexibilidad necesaria para abordar sus desafíos específicos.
En un entorno industrial cada vez más competitivo y exigente, donde cada componente debe aportar máximo valor, los cilindros neumáticos continúan demostrando su capacidad para combinar simplicidad funcional con sofisticación tecnológica, convirtiéndose en elementos irremplazables en la automatización moderna.
