Jamie’s Brick Jams demuestra motor eléctrico funcional con LEGO y bobinas de cobre que impulsa un coche usando solo una batería de 9V
- Motor eléctrico visible.
- LEGO estándar, sin kits avanzados.
- Electromagnetismo en estado puro.
- Autosincronización sin microcontrolador.
- Educación, divulgación, curiosidad técnica.

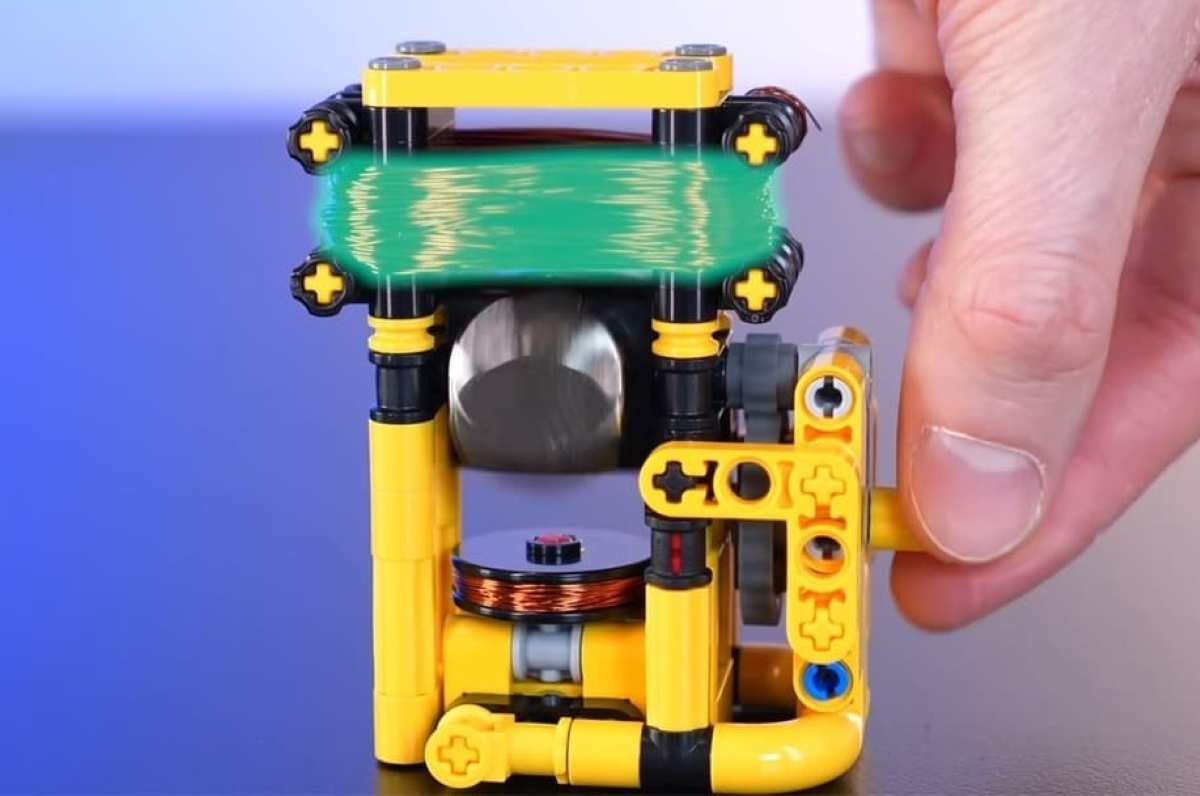

En un panorama dominado por kits de robótica cerrados, placas programables y soluciones “llave en mano”, un creador decidió ir justo en la dirección contraria. Reducir, simplificar, desnudar la tecnología hasta dejar solo lo esencial. Eso es lo que hace Jamie, del canal de YouTube Jamie’s Brick Jams, al construir un motor eléctrico funcional usando principalmente piezas LEGO, imanes comunes y un puñado de componentes electrónicos básicos.
Nada de módulos inteligentes. Nada de firmware. Solo física, paciencia y una comprensión clara de cómo se comporta un campo magnético cuando se le da corriente en el momento adecuado. El resultado no es solo un motor que gira: es una lección abierta sobre cómo funciona buena parte del mundo moderno.
Imanes, movimiento y un corazón que gira
Los motores eléctricos suelen parecer complejos porque esconden sus entrañas dentro de carcasas metálicas. Aquí ocurre lo contrario. Todo está a la vista. El principio es conocido, pero raramente observado con tanta claridad: una corriente eléctrica que atraviesa una bobina genera un campo magnético, y ese campo, al interactuar con imanes permanentes, produce movimiento.
El rotor —la parte móvil— está construido con dos imanes de neodimio colocados en lados opuestos de un eje. El equilibrio es clave. Si el conjunto vibra, la energía se pierde. Por eso, durante las pruebas, se usa una pequeña cantidad de adhesivo temporal. Nada sofisticado. Funciona.
Frente al rotor se sitúa la bobina motriz. Unas 150 espiras de hilo de cobre enrolladas a mano sobre una estructura LEGO. Cuando la corriente pasa por ella, el campo magnético resultante empuja o atrae los imanes del rotor, dándole ese pequeño impulso que inicia el giro.
El problema aparece rápido. Un solo impulso no basta. La inercia se disipa en segundos. Aquí es donde muchos motores sencillos fracasan: sin sincronización, el movimiento muere.
El pulso que mantiene la vida
La solución es elegante por lo simple. Jamie añade una segunda bobina, más pequeña, que no empuja, sino que escucha. Esta bobina sensora detecta el paso de los imanes y genera una señal eléctrica diminuta. Esa señal se envía a un circuito mínimo: un transistor TIP31C y un LED opcional.
El transistor actúa como un interruptor automático. Cuando la bobina sensora detecta el imán en el punto correcto, el transistor se activa brevemente y permite que la batería envíe un pulso de energía a la bobina motriz. Justo a tiempo. Ni antes, ni después. Cada destello del LED confirma que el sistema está sincronizado.
No hay microcontroladores. No hay software. El propio movimiento regula su continuidad. Un ejemplo claro de retroalimentación física, algo que también está en la base de muchos sistemas industriales modernos, aunque hoy se disfrace de algoritmos.
Eso sí, los detalles importan. La polaridad de las bobinas es crítica. Un cable invertido y el motor se detiene. Ajustar, probar, intercambiar conexiones. Parte del aprendizaje está ahí.
Velocidad, par y decisiones de diseño
En su configuración más sencilla, con dos imanes, el motor alcanza unas 1.300 revoluciones por minuto antes de aplicar engranajes. Al introducir una reducción 3:1, la velocidad baja, pero el par aumenta de forma notable. De pronto, el motor no solo gira: es capaz de mover un pequeño coche LEGO sobre una superficie.
Cuando el rotor se rediseña con ocho imanes distribuidos en un disco, el comportamiento cambia. La velocidad desciende hasta unas 480 RPM, pero el movimiento se vuelve más estable y el empuje mucho más constante. Los impulsos llegan con mayor frecuencia y mejor repartidos. Menos brusquedad. Más control. Exactamente el tipo de compromiso que se busca en aplicaciones reales, desde ventiladores eficientes hasta vehículos eléctricos.
Aquí no hay una configuración “mejor”. Hay decisiones de diseño, y cada una tiene consecuencias claras y visibles.
Mirar un motor por dentro, de verdad
Puede parecer un experimento doméstico, pero su valor va mucho más allá del entretenimiento. Los motores eléctricos están en el centro de la transición energética: bombas de calor, aerogeneradores, trenes, electrodomésticos eficientes, movilidad eléctrica. Sin ellos, no hay descarbonización posible.
Lo que hace este proyecto es devolver la comprensión. Permite ver, casi tocar, conceptos que normalmente se explican con esquemas abstractos. Campo magnético. Sincronización. Retroalimentación. Energía convertida en movimiento. Todo ocurre delante de los ojos.
Para estudiantes, docentes o simplemente personas curiosas, este tipo de enfoques tiene un valor enorme. No porque vaya a sustituir a la ingeniería profesional, sino porque construye criterio técnico. Y eso, en sostenibilidad, importa.
