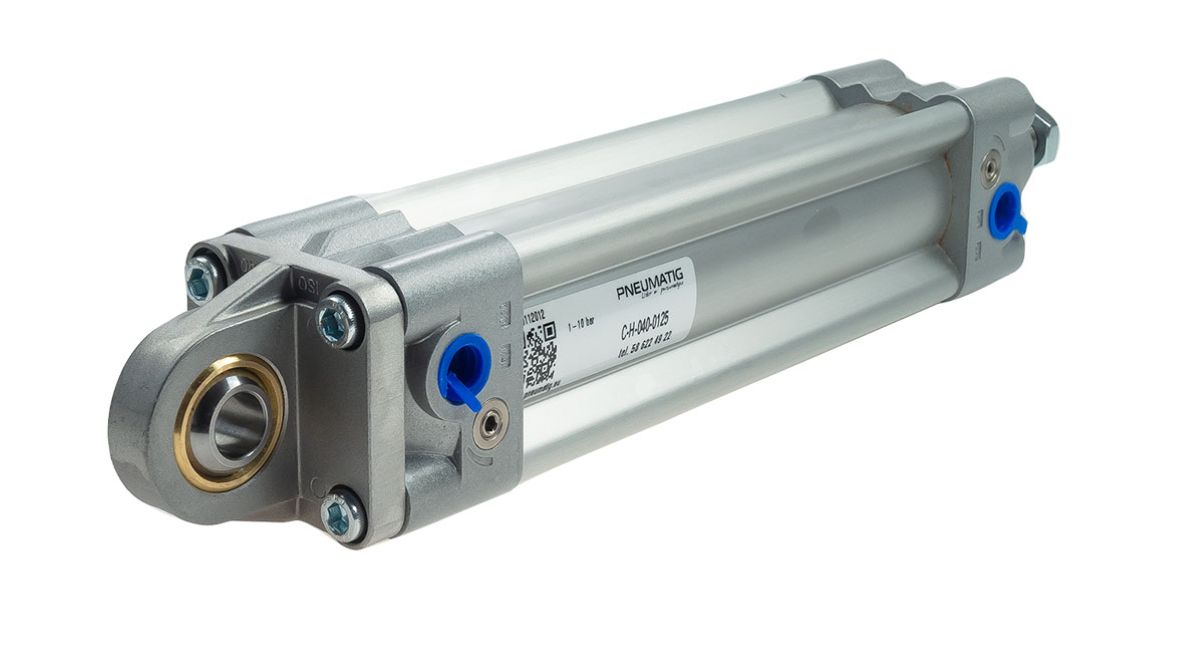

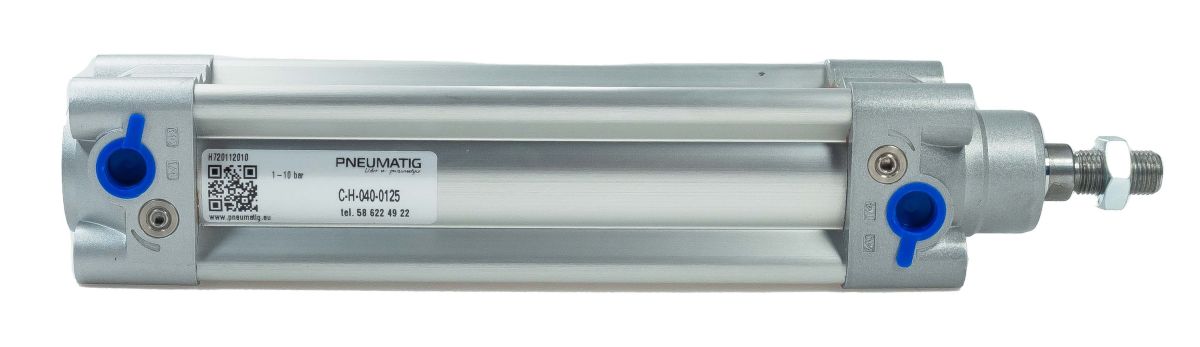

Cilindros neumáticos
En el corazón de la automatización industrial española late una tecnología fundamental que, a pesar de su aparente sencillez, impulsa literalmente el funcionamiento de innumerables procesos productivos. Los cilindros neumáticos representan uno de los pilares más versátiles y fiables en los sistemas de control de movimiento industrial, transformando la energía del aire comprimido en movimiento lineal preciso y controlado.
La industria española, caracterizada por su creciente automatización y búsqueda constante de eficiencia energética, encuentra en estos dispositivos un aliado indispensable. Desde las líneas de envasado de alimentos en La Rioja hasta las plantas automotrices de Cataluña, los actuadores neumáticos se han convertido en componentes imprescindibles que determinan la precisión, velocidad y fiabilidad de innumerables operaciones industriales.
Este artículo profundiza en el universo de los cilindros neumáticos, desentrañando sus principios de funcionamiento, explorando sus diversas tipologías y aplicaciones, y proporcionando una guía exhaustiva para su correcta selección, instalación y mantenimiento en el contexto específico de la industria española.
Principios de funcionamiento
La esencia del funcionamiento de un cilindro neumático reside en la conversión de la energía potencial del aire comprimido en energía cinética de movimiento lineal. Este proceso, aparentemente sencillo, implica una sofisticada interacción de componentes precisamente diseñados.
El cilindro neumático consta de varias partes fundamentales:
- Camisa: El cuerpo cilíndrico, generalmente de aluminio anodizado o acero inoxidable, que contiene el mecanismo interno.
- Pistón: El elemento móvil que se desplaza dentro de la camisa, impulsado por la presión del aire.
- Vástago: La barra conectada al pistón que transmite el movimiento y la fuerza al exterior del cilindro.
- Culatas: Los elementos que cierran el cilindro por ambos extremos, conteniendo los sistemas de guiado del vástago y las conexiones de aire.
- Juntas y retenes: Componentes elastoméricos que garantizan la estanqueidad y evitan fugas de aire.
El principio operativo básico implica la introducción de aire comprimido en una de las cámaras del cilindro. Esta presión actúa sobre la superficie del pistón, generando una fuerza proporcional al área de dicha superficie y a la presión aplicada, según la ecuación:
F = P × A
Donde:
- F representa la fuerza teórica (N)
- P es la presión del aire (Pa)
- A corresponde al área efectiva del pistón (m²)
Este cálculo, fundamental para dimensionar correctamente un cilindro, debe ajustarse considerando factores como el rendimiento interno (aproximadamente 85-95% dependiendo del diseño y calidad) y las fuerzas de rozamiento.
La velocidad de desplazamiento del pistón viene determinada por el caudal de aire suministrado, la sección del cilindro y las características de las conexiones y válvulas asociadas. En aplicaciones industriales españolas, donde la precisión de movimiento resulta crítica, el control adecuado de estos parámetros constituye un aspecto fundamental del diseño del sistema.
Tipos de cilindros neumáticos
La diversidad de aplicaciones industriales ha propiciado el desarrollo de diferentes tipologías de cilindros neumáticos, cada una con características específicas adaptadas a requerimientos concretos de fuerza, carrera, montaje y condiciones de operación.

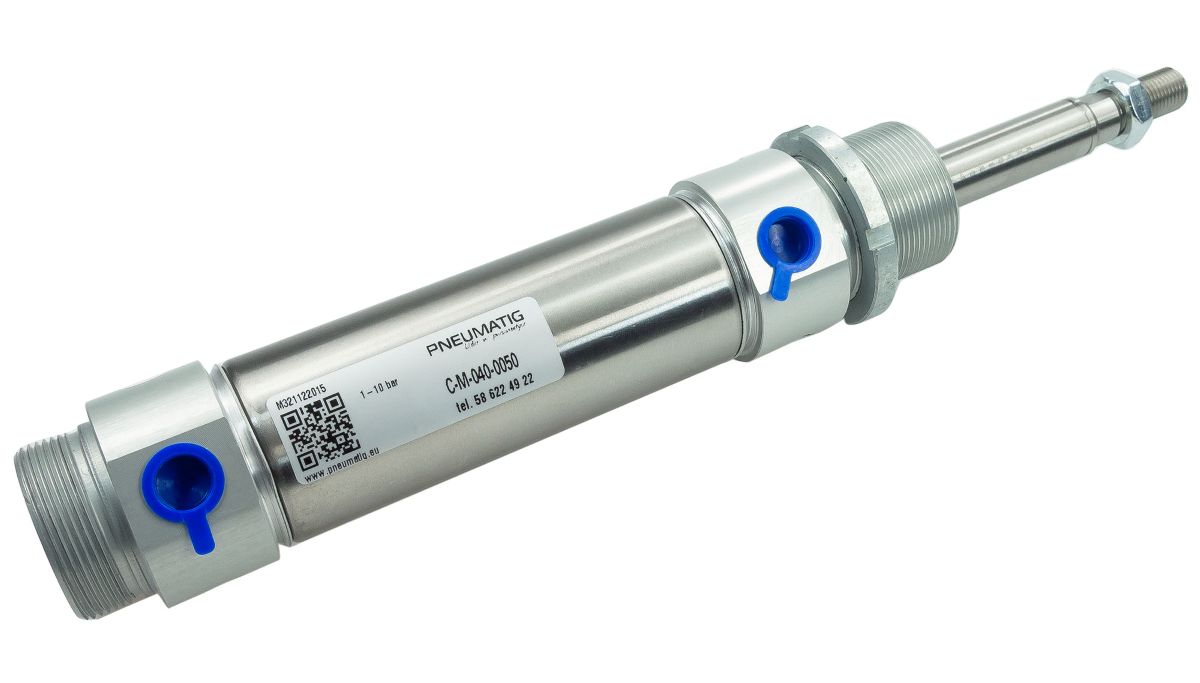

Cilindros de simple efecto
Los cilindros de simple efecto representan la variante más elemental, donde el aire comprimido actúa únicamente en un sentido del movimiento. El retorno a la posición inicial se produce mediante un elemento elástico interno (generalmente un muelle) o por la acción de una fuerza externa.
Estos actuadores destacan por su economía de aire comprimido y simplicidad de control, requiriendo una sola conexión neumática. Sin embargo, presentan limitaciones en cuanto a la fuerza útil disponible en el retorno y la longitud máxima de carrera, generalmente restringida a 100mm debido a las dimensiones del muelle recuperador.
En la industria española, los cilindros de simple efecto encuentran aplicación predominante en operaciones de sujeción, marcado, expulsión de piezas y accionamientos donde solo se requiere fuerza en un sentido.
Cilindros de doble efecto
Cuando la aplicación demanda control preciso en ambos sentidos del movimiento, los cilindros neumáticos de doble efecto emergen como la solución óptima. Estos dispositivos permiten la entrada de aire comprimido en ambas cámaras del cilindro, posibilitando el control activo tanto del avance como del retroceso.
La principal ventaja de esta configuración radica en la disponibilidad de fuerza controlada en ambos sentidos, permitiendo realizar trabajos efectivos tanto en la carrera de avance como en la de retroceso. Adicionalmente, estos cilindros pueden implementar funciones de amortiguación en los extremos del recorrido, atenuando el impacto del pistón contra las culatas y prolongando significativamente la vida útil del componente.
Los cilindros neumáticos de doble efecto constituyen la opción predominante en la automatización industrial española, especialmente en sectores como el automotriz, alimentario y farmacéutico, donde la precisión y control bidireccional resultan imprescindibles.
Cilindros de vástago pasante
Una variante especializada que merece particular atención son los cilindros de vástago pasante, donde el vástago se prolonga por ambos extremos del cilindro. Esta configuración ofrece ventajas significativas en determinadas aplicaciones:
- Equilibrio perfecto de fuerzas en ambas caras del pistón cuando los diámetros del vástago son iguales.
- Posibilidad de transmitir movimiento simultáneamente a dos mecanismos.
- Facilidad para implementar sistemas de detección de posición en ambos extremos.
- Mejor guiado del conjunto pistón-vástago, reduciendo efectos de flexión y prolongando la vida útil.
En el contexto industrial español, fabricantes especializados como Pneumatig ofrecen cilindros de vástago pasante según la norma ISO 15552, con diámetros desde 32 hasta 200mm y carreras personalizables hasta 1000mm, satisfaciendo las necesidades más exigentes de la industria.
Cilindros compactos
En entornos industriales donde el espacio de instalación es limitado, los cilindros compactos representan una solución optimizada. Estos cilindros presentan una relación carrera/longitud total significativamente mejorada, permitiendo implementar movimientos lineales en espacios reducidos.
Los cilindros compactos generalmente responden a normativas específicas como la ISO 6432 para los de menor diámetro (8-25mm) o la ISO 21287 para cilindros compactos de mayor sección. Su diseño optimizado incorpora generalmente guías antirrotación y sistemas de amortiguación miniaturizados, manteniendo prestaciones comparables a las de los cilindros estándar.
En la industria española, particularmente en sectores como el packaging, electrónica y maquinaria de precisión, estos actuadores compactos han revolucionado el diseño de sistemas automatizados, permitiendo crear máquinas más compactas sin comprometer funcionalidad.
Normativas y estándares ISO
La estandarización constituye un pilar fundamental en la neumática industrial, facilitando la intercambiabilidad de componentes y garantizando niveles mínimos de calidad y compatibilidad. En el ámbito de los cilindros neumáticos, diversas normativas ISO establecen parámetros dimensionales y funcionales que toda la industria respeta:
ISO 15552 (anteriormente VDMA 24562 y ISO 6431)
Esta normativa define las dimensiones y características de los cilindros neumáticos de perfil o camisa perfilada, los más utilizados en la industria. Establece:
- Diámetros normalizados: 32, 40, 50, 63, 80, 100, 125, 160 y 200mm
- Dimensiones de montaje estandarizadas
- Roscas de conexión normalizadas
- Sistemas de amortiguación
- Requisitos de rendimiento
ISO 6432
Específica para cilindros redondos de pequeño diámetro, esta norma abarca actuadores desde 8 hasta 25mm de diámetro, estableciendo:
- Dimensiones exteriores
- Tipos de montaje
- Conexiones neumáticas
- Tolerancias dimensionales
ISO 21287
Orientada a cilindros compactos, esta normativa define las características de los cilindros de carrera corta con dimensiones optimizadas.
El cumplimiento de estas normativas no solo garantiza compatibilidad mecánica, sino que facilita enormemente los procesos de diseño, selección, instalación y mantenimiento de sistemas neumáticos en la industria española. Fabricantes como Pneumatig destacan por ofrecer componentes que cumplen rigurosamente estos estándares, incluyendo cilindros ISO 6432 con diámetros de 10-25mm y carreras hasta 500mm, así como cilindros ISO 15552 con diámetros de 32-200mm y carreras hasta 1000mm, todos disponibles en configuraciones de simple y doble efecto.
Criterios de selección para aplicaciones industriales
La selección adecuada de un cilindro neumático para una aplicación específica constituye un proceso crítico que debe contemplar múltiples variables interrelacionadas. Una elección incorrecta puede derivar en rendimiento insuficiente, vida útil reducida, consumo energético excesivo o, en el peor de los casos, fallos catastróficos que comprometan la seguridad y productividad.
Determinación de la fuerza requerida
El cálculo preciso de la fuerza necesaria representa el punto de partida fundamental. Este análisis debe considerar:
- La masa a desplazar o fuerza a ejercer
- Fricciones y resistencias del sistema
- Aceleraciones requeridas
- Fuerzas antagonistas
- Factor de seguridad (generalmente entre 1,25 y 1,5)
La fuerza desarrollada por un cilindro puede calcularse mediante:
F = P × A – Fr
Donde:
- F es la fuerza útil
- P es la presión de trabajo
- A es el área efectiva del pistón
- Fr representa las pérdidas por rozamiento
En el contexto industrial español, donde la presión habitual de las redes de aire comprimido oscila entre 6 y 7 bar, este cálculo resulta determinante para dimensionar correctamente el diámetro del cilindro.
Carrera y velocidad
La determinación de la carrera necesaria debe realizarse considerando:
- Distancia física a recorrer
- Limitaciones de espacio para la instalación
- Relación entre carrera y diámetro (cilindros muy largos y estrechos pueden presentar problemas de pandeo)
En cuanto a la velocidad, factores críticos incluyen:
- Caudal de aire disponible
- Sección de las conexiones y conductos
- Capacidad de evacuación del aire
- Tipo de control (válvulas) implementado
Para aplicaciones industriales en España, las velocidades habituales oscilan entre 50 y 800 mm/s, aunque aplicaciones específicas pueden requerir velocidades significativamente mayores o menores.
Consideraciones ambientales
El entorno operativo determina aspectos fundamentales como:
- Material del cuerpo (aluminio anodizado, acero inoxidable)
- Tipo de juntas y retenes (NBR estándar, Viton para resistencia química, juntas metálicas para alta temperatura)
- Necesidad de protecciones adicionales contra polvo, humedad o agentes corrosivos
- Tratamientos superficiales específicos
En industrias como la alimentaria, química o farmacéutica, frecuentemente se requieren cilindros con certificación específica para contacto con alimentos o resistencia a lavados con agentes agresivos.
Opciones de montaje
La forma de instalación afecta directamente al rendimiento y vida útil:
- Montaje rígido (bridas frontal o trasera)
- Montaje articulado (rótulas, horquillas)
- Montaje con guías para cargas desalineadas
La selección del montaje debe contemplar las fuerzas laterales potenciales y la necesidad de absorber desalineaciones para evitar desgastes prematuros.
Consideraciones para la selección de un proveedor
En el mercado español, la elección de un proveedor fiable como Pneumatig garantiza no solo componentes de calidad sino también:
- Disponibilidad de repuestos.
- Soporte técnico cualificado.
- Plazos de entrega ajustados a las necesidades industriales.
- Posibilidad de personalización para aplicaciones específicas.
- Cumplimiento de normativas sectoriales y estándares de calidad.
Aplicaciones en sectores industriales españoles
La versatilidad de los cilindros neumáticos les ha permitido penetrar prácticamente todos los sectores industriales españoles, adaptándose a los requerimientos específicos de cada aplicación.
Industria automovilística
En el potente sector automovilístico español, con plantas de producción repartidas principalmente entre Cataluña, Madrid, Valencia y el País Vasco, los cilindros neumáticos desempeñan funciones críticas:
- Sistemas de sujeción y posicionamiento en líneas de ensamblaje.
- Accionamiento de útiles de verificación dimensional.
- Manipulación de componentes en células robotizadas.
- Sistemas de clasificación y transporte de piezas.
En estas aplicaciones, la precisión, fiabilidad y capacidad para soportar ciclos intensivos constituyen requisitos fundamentales, por lo que predominan los cilindros ISO 15552 de diámetros medios (40-80mm).
Industria alimentaria
El sector agroalimentario, uno de los más pujantes de la economía española, emplea extensivamente actuadores neumáticos en:
- Líneas de envasado y empaquetado
- Sistemas de corte y porcionado
- Manipulación de productos en diferentes estados (líquidos, sólidos, granulados)
- Sistemas de dosificación volumétrica
En este entorno, las consideraciones higiénicas resultan primordiales, predominando los cilindros en acero inoxidable con juntas específicas para contacto alimentario, certificados según normativas como FDA o CE 1935/2004.
Industria farmacéutica y cosmética
La rigurosidad de estos sectores en cuanto a precisión, limpieza y trazabilidad encuentra respuesta en cilindros neumáticos especialmente diseñados para:
- Dosificación de alta precisión
- Sistemas de sellado hermético
- Posicionamiento en procesos de inspección automatizada
- Manipulación en salas blancas
Los cilindros empleados generalmente incorporan materiales premium, tratamientos superficiales específicos y juntas especiales que impiden cualquier contaminación del producto.
Sector cerámico y materiales de construcción
Particularmente relevante en la Comunidad Valenciana y Andalucía, este sector demanda actuadores robustos capaces de operar en ambientes polvorientos y con ciclos de trabajo intensivos:
- Sistemas de transporte de materiales pesados
- Prensas y moldeadoras
- Empujadores y desviadores en líneas de clasificación
- Sistemas de paletizado
Aquí predominan los cilindros de gran diámetro (100-200mm) con protecciones reforzadas contra el polvo y tratamientos anticorrosión.
Maquinaria para madera y mueble
Este sector tradicional de la economía española ha experimentado una profunda modernización, incorporando sistemas automatizados donde los cilindros neumáticos realizan funciones de:
- Posicionamiento y sujeción de piezas durante mecanizado
- Sistemas de presión en prensas y encoladoras
- Accionamiento de sistemas de corte
- Clasificación y apilado de componentes
En estas aplicaciones suelen emplearse cilindros con capacidades de amortiguación avanzadas y resistencia a ambientes con partículas en suspensión.
Instalación y montaje: mejores prácticas
La instalación correcta de un cilindro neumático resulta tan importante como su adecuada selección, determinando en gran medida su rendimiento y longevidad.
Alineación precisa
La alineación entre el cilindro y la carga constituye uno de los aspectos más críticos:
- Utilizar instrumentos de medición para verificar la alineación en múltiples planos
- Implementar elementos de montaje que permitan ajustes finos
- Considerar elementos articulados (rótulas, cardan) cuando existan desalineaciones inevitables
- Verificar la perpendicularidad entre el eje del cilindro y la superficie de trabajo
Una desalineación de apenas 0,5 grados puede reducir la vida útil de un cilindro hasta en un 70% debido al desgaste prematuro de juntas y guías.

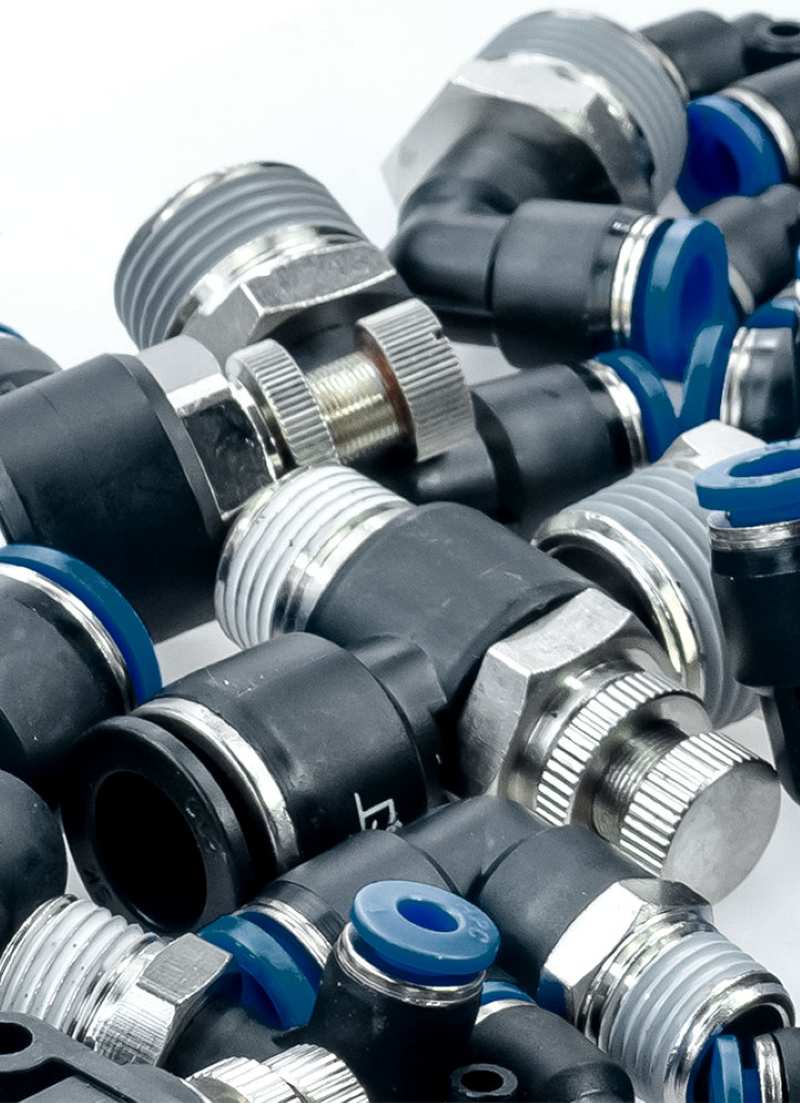

Conexiones neumáticas optimizadas
El diseño de las conexiones determina el rendimiento dinámico del cilindro:
- Utilizar racores y tubería de diámetro adecuado, generalmente una medida superior a la conexión del cilindro
- Minimizar la longitud de conductos entre válvulas y cilindro
- Implementar sistemas de escape rápido para aplicaciones de alta frecuencia
- Utilizar silenciadores dimensionados correctamente para reducir ruido sin crear contrapresiones excesivas
En instalaciones industriales españolas, la normativa recomienda el uso de doble sistema de fijación en conexiones críticas, especialmente en entornos con vibración.
Lubricación y calidad del aire
La preparación adecuada del aire resulta fundamental:
- Filtración apropiada, generalmente a 5 micras o inferior
- Nivel de humedad controlado, preferentemente con punto de rocío inferior a la temperatura ambiente
- Lubricación adecuada según recomendaciones del fabricante
- Consideración de tratamientos especiales para ambientes corrosivos
Es importante destacar que muchos cilindros modernos están diseñados para funcionamiento sin lubricación adicional, pero requieren aire de calidad superior.
Sistemas de regulación y control
La implementación de elementos de control afecta directamente al comportamiento dinámico:
- Reguladores de caudal correctamente dimensionados
- Válvulas direccionales con capacidad adecuada
- Sistemas de amortiguación ajustados a la aplicación
- Sensores de posición correctamente instalados y ajustados
En aplicaciones de precisión, la regulación independiente de velocidad en avance y retroceso permite optimizar los ciclos de trabajo.
Mantenimiento preventivo y resolución de problemas
Un programa de mantenimiento estructurado permite maximizar la disponibilidad y extender la vida útil de los cilindros neumáticos en entornos industriales.
Inspección visual periódica
La observación sistemática puede detectar problemas incipientes:
- Fugas visibles o audibles.
- Contaminantes o daños en el vástago.
- Estado de los sistemas de amortiguación.
- Fijaciones y elementos de montaje.
- Conexiones neumáticas.
Se recomienda establecer rutinas de inspección con periodicidad ajustada a la criticidad del componente y severidad del entorno operativo.
Verificación de parámetros operativos
El seguimiento de indicadores clave permite detectar desviaciones:
- Tiempos de ciclo comparados con valores nominales.
- Presiones de trabajo.
- Consumo de aire.
- Temperatura de operación.
- Comportamiento dinámico (aceleraciones, vibraciones).
La tendencia en la industria española apunta hacia la implementación de sistemas de monitorización continua integrados en estrategias de mantenimiento predictivo.
Identificación y solución de problemas comunes
Movimiento lento o irregular
Causas potenciales:
- Lubricación insuficiente.
- Restricciones en conductos o conexiones.
- Fugas internas por juntas desgastadas.
- Desalineación mecánica.
Soluciones:
- Verificar lubricación y calidad del aire.
- Limpiar o sustituir conductos restrictivos.
- Sustituir juntas deterioradas.
- Corregir alineación.
Fugas de aire
Causas habituales:
- Juntas del pistón deterioradas.
- Sellos del vástago dañados.
- Conexiones inadecuadamente selladas.
- Porosidad en componentes por corrosión.
Acciones correctivas:
- Sustituir kit de juntas.
- Verificar estado del vástago y camisa.
- Resellar conexiones con sellante apropiado.
- Sustituir componentes afectados por corrosión.
Falta de fuerza
Orígenes típicos:
- Presión insuficiente.
- Fugas internas.
- Fricción excesiva.
- Dimensionamiento inadecuado.
Intervenciones recomendadas:
- Verificar presión de alimentación.
- Comprobar estado de juntas del pistón.
- Inspeccionar guías y superficies deslizantes.
- Reevaluar dimensionamiento del cilindro.
Consideraciones ambientales y juntas especiales
Las condiciones operativas específicas frecuentemente requieren adaptaciones en los materiales y diseño de los cilindros neumáticos.
Entornos de alta temperatura
En industrias como la cerámica, vidrio o metalúrgica, donde las temperaturas pueden superar los 80°C, se requieren consideraciones especiales:
- Juntas de Viton (FKM) para temperaturas hasta 200°C
- Juntas metálicas para aplicaciones extremas
- Sistemas de refrigeración integrados o externos
- Materiales especiales para camisas y vástagos
Fabricantes especializados como Pneumatig ofrecen cilindros con combinación de juntas Viton y metálicas para ambientes extremadamente calientes.
Resistencia química
La exposición a sustancias agresivas demanda adaptaciones específicas:
- Juntas de EPDM para resistencia a acetonas y alcoholes.
- PTFE (Teflón) para máxima compatibilidad química.
- Vástagos con recubrimientos especiales (cromado duro, niquelado).
- Cuerpos en acero inoxidable AISI 316 para entornos altamente corrosivos.
En la industria química española, particularmente concentrada en Tarragona, estas versiones especializadas resultan imprescindibles.
Aplicaciones higiénicas
Los sectores alimentario, farmacéutico y cosmético imponen requisitos particulares:
- Materiales certificados FDA/EU.
- Diseños que eviten espacios muertos donde puedan acumularse contaminantes.
- Resistencia a procedimientos CIP (Clean In Place)W.
- Acabados superficiales de alta calidad (Ra<0,8μm).
Estos cilindros especializados incorporan generalmente soluciones de sellado redundantes y materiales como acero inoxidable AISI 316L con pulido electrolítico.
Condiciones Especiales de Operación
Determinadas aplicaciones presentan requerimientos extraordinarios:
- Cilindros antideflagrantes para atmósferas explosivas (ATEX).
- Actuadores para vacío o altas presiones.
- Versiones para ambientes submarinos o marinos.
- Diseños especiales para vibraciones extremas.
La capacidad de personalización que ofrecen fabricantes como Pneumatig permite abordar estos escenarios específicos con soluciones a medida para la industria española.
Tendencias futuras en tecnología de cilindros neumáticos
La evolución tecnológica continua está transformando incluso componentes tradicionalmente mecánicos como los cilindros neumáticos.
Integración de sensórica avanzada
La Industria 4.0 está impulsando el desarrollo de cilindros «inteligentes»:
- Sensores integrados de posición, velocidad y fuerza.
- Sistemas de autodiagnóstico.
- Comunicación con protocolos industriales (IO-Link, Profinet).
- Capacidades predictivas de mantenimiento.
Estos avances permiten monitorización continua y ajuste dinámico de parámetros operativos, incrementando eficiencia y disponibilidad.
Optimización energética
La eficiencia energética se ha convertido en prioridad para la industria española:
- Cilindros con diseños de bajo rozamiento.
- Sistemas de recuperación de energía.
- Materiales más ligeros que reducen inercias.
- Control preciso de consumo en función de la fuerza requerida.
Estas innovaciones contribuyen a reducir significativamente el consumo energético de sistemas neumáticos.
Nuevos materiales y procesos
La investigación en materiales está permitiendo:
- Aleaciones especiales más resistentes y ligeras
- Polímeros técnicos para componentes internos
- Recubrimientos nanoestructurados para reducción de fricción
- Procesos de fabricación aditiva para diseños optimizados
Estas tecnologías permiten extender la vida útil y mejorar el rendimiento en condiciones extremas.
Personalización y modularidad
La tendencia hacia soluciones específicas impulsa:
- Sistemas configurables según necesidades concretas.
- Plataformas modulares adaptables.
- Fabricación bajo demanda con plazos reducidos.
- Intercambiabilidad de componentes para actualización.
Este enfoque, adoptado por fabricantes como Pneumatig, permite optimizar cada aplicación sin los costes tradicionales de la personalización extrema.
Conclusión
Los cilindros neumáticos, en su aparente simplicidad, encierran una sofisticada ingeniería que los convierte en pilares fundamentales de la automatización industrial española. Su evolución continua, adaptándose a los crecientes requisitos de eficiencia, precisión, conectividad y sostenibilidad, garantiza su relevancia en el futuro de la industria.
La selección adecuada de estos componentes, considerando aspectos técnicos, ambientales y operativos específicos de cada aplicación, resulta determinante para optimizar procesos productivos. Contar con proveedores especializados como Pneumatig, que ofrecen tanto productos estandarizados (ISO 6432, ISO 15552) como soluciones personalizadas, proporciona a la industria española la flexibilidad necesaria para abordar sus desafíos específicos.
En un entorno industrial cada vez más competitivo y exigente, donde cada componente debe aportar máximo valor, los cilindros neumáticos continúan demostrando su capacidad para combinar simplicidad funcional con sofisticación tecnológica, convirtiéndose en elementos irremplazables en la automatización moderna.
Deja una respuesta
