Tecnología cuasi-plana desarrollada en Corea optimiza la extracción de luz en OLEDs manteniendo pantallas delgadas y flexibles.
- Pantallas más brillantes, mismo consumo energético.
- Menos calor interno, mayor vida útil.
- Diseño plano, sin relieves visibles.
- Aplicable a móviles, televisores y pantallas flexibles.
- Extensión a perovskitas y puntos cuánticos.
El novedoso diseño OLED duplica el brillo de la pantalla mientras mantiene la estructura plana de la pantalla
Los diodos orgánicos emisores de luz, conocidos como OLED, se han convertido en la base visual de teléfonos inteligentes, televisores y paneles flexibles gracias a su capacidad para reproducir colores intensos y su estructura delgada y adaptable. Sin embargo, su talón de Aquiles siempre ha sido la pérdida interna de luz, un fenómeno que obliga a gastar más energía para conseguir niveles de brillo competitivos.
Un equipo de investigación del KAIST (Korea Advanced Institute of Science and Technology) ha dado un giro a este problema al desarrollar una arquitectura óptica que permite que la luz generada dentro del panel salga de forma mucho más eficiente, sin renunciar a la superficie plana que caracteriza a este tipo de pantallas. El resultado es un sistema capaz de más que duplicar la eficiencia luminosa en píxeles pequeños, justo donde los diseños convencionales suelen fallar.
Cómo los OLED pierden luz y eficiencia
En una pantalla OLED, cada píxel está formado por capas ultrafinas de materiales orgánicos apilados entre electrodos. Cuando se genera luz en su interior, una gran parte queda atrapada entre interfaces, reflejada una y otra vez o absorbida por las propias capas del dispositivo. En términos prácticos, esto significa que hasta cuatro quintas partes de la energía luminosa pueden perderse como calor antes de llegar al exterior.
Durante años se han usado soluciones como lentes hemisféricas o matrices de microlentes para “rescatar” parte de esa luz. El problema es que estas estructuras suelen sobresalir del panel o necesitan cubrir áreas mayores que el tamaño real de cada píxel. En pantallas de alta resolución, donde los puntos emisores son minúsculos y están muy juntos, esto genera interferencias ópticas entre píxeles vecinos, pérdida de nitidez y limitaciones en el diseño industrial del dispositivo.
Pantallas OLED ultraeficientes, sin interferencias ópticas entre píxeles

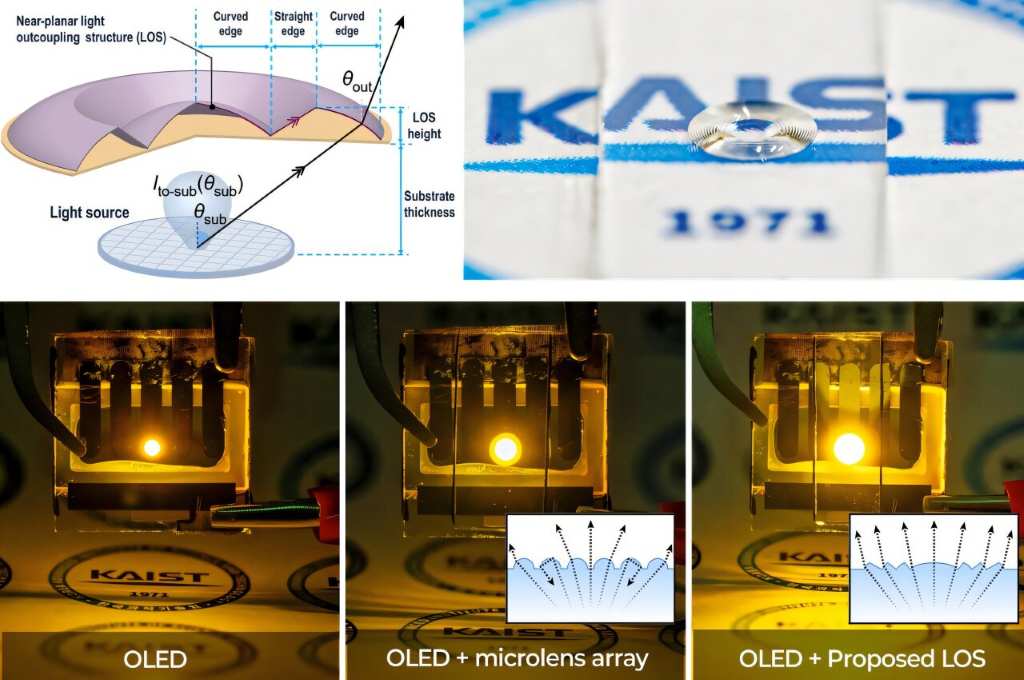

La propuesta del equipo coreano se apoya en una idea sencilla pero poco explorada: diseñar la salida de la luz pensando en el tamaño real y finito de cada píxel, no en una fuente luminosa infinita y teórica. A partir de ahí, se desarrolló una estructura de extracción de luz casi plana, tan delgada como las microlentes actuales, pero con un rendimiento cercano al de las lentes voluminosas tradicionales.
Esta geometría dirige la luz hacia delante, en lugar de dispersarla en ángulos amplios, lo que reduce la contaminación óptica entre píxeles y mantiene la definición de la imagen incluso en paneles de alta densidad. Además, su perfil bajo permite integrarla en pantallas flexibles, plegables o curvas, un campo donde cualquier milímetro cuenta.
Nueva estrategia de diseño para OLED más brillantes
Al combinar este nuevo enfoque de diseño con la estructura de salida de luz casi plana, el equipo logró duplicar la eficiencia de emisión sin aumentar el consumo eléctrico. En la práctica, esto se traduce en pantallas que pueden ofrecer más brillo con la misma batería o, al contrario, mantener el brillo actual gastando menos energía.
Las implicaciones van más allá del confort visual. Menos energía desperdiciada como calor significa menor degradación de los materiales orgánicos, uno de los factores que acortan la vida útil de los paneles. Para dispositivos como smartphones, tabletas o relojes inteligentes, esto puede suponer ciclos de reemplazo más largos y una reducción indirecta del impacto ambiental asociado a la fabricación y al desecho de electrónica.
El propio equipo de KAIST subraya que esta estrategia no se limita a los OLED. Tecnologías emergentes basadas en perovskitas y puntos cuánticos, que prometen pantallas aún más eficientes y con menor uso de materiales críticos, podrían beneficiarse de este mismo principio de extracción de luz a escala de píxel.
Potencial
Esta tecnología encaja bien con la tendencia hacia dispositivos más eficientes y duraderos, una de las claves para reducir la huella ambiental de la electrónica de consumo. En un escenario realista, fabricantes podrían utilizar estos paneles para lanzar móviles con baterías más pequeñas pero con la misma autonomía, reduciendo el uso de litio y otros materiales críticos.
En el ámbito de la señalización digital y los televisores de gran formato, donde las pantallas permanecen encendidas durante horas, una mejora en la eficiencia puede traducirse en ahorros energéticos sostenidos a lo largo de años.
A medio plazo, la aplicación de este enfoque en tecnologías como perovskitas o puntos cuánticos podría facilitar pantallas fabricadas con procesos menos intensivos en recursos y con mayor compatibilidad con sustratos reciclables o biodegradables. No es una revolución aislada, pero sí una pieza más en el rompecabezas de una electrónica que consume menos, dura más y deja una huella más ligera.
Más información: MinJae Kim et al, Near-planar light outcoupling structures with finite lateral dimensions for ultra-efficient and optical crosstalk-free OLED displays, Nature Communications (2025). DOI: 10.1038/s41467-025-66538-6
