La ingeniería de plantas industriales vive una transformación silenciosa pero profunda. Donde antes bastaban planos en dos dimensiones y largas revisiones manuales, hoy el diseño de tuberías y equipos se apoya en modelos tridimensionales que reproducen con precisión cada metro de la instalación. Esta evolución no es solo estética: cambia la forma en que los equipos de ingeniería previenen errores, coordinan disciplinas y entregan proyectos dentro de plazo y presupuesto.
El piping, es decir, el conjunto de tuberías, válvulas, soportes y conexiones que recorren una planta, es uno de los sistemas más críticos de cualquier instalación de proceso: como nexo entre los equipos, su trazado depende de múltiples condicionantes, desde la solución de proceso hasta las restricciones de layout o los puntos de conexión con los servicios. Ningún componente es, por sí solo, de los más caros de la instalación, pero el piping en su conjunto, como suma de todos sus elementos, se convierte en una de las partidas de mayor coste. Por eso, contar con un software para diseño de piping capaz de representar la realidad en tres dimensiones se ha convertido en una necesidad para ingenierías, EPC y fabricantes de equipos.
Del plano 2D al modelado 3D de plantas industriales
Durante décadas, el diseño se basó en plantas y alzados independientes. El problema es evidente: las interferencias entre tuberías, estructuras y equipos solo se descubrían tarde, muchas veces ya en montaje. El modelado 3D de plantas industriales resuelve este punto débil al integrar todas las disciplinas en una misma maqueta digital. El proyectista visualiza el recorrido completo de cada línea, detecta colisiones antes de fabricar y ajusta el trazado con datos reales de diámetros, pendientes y aislamientos.
Un 3D piping design software moderno no se limita a dibujar tubos. Asocia a cada componente información técnica: material, presión nominal, especificación, conexión a equipos. Esa inteligencia permite generar de forma automática isométricos, listados de materiales y documentación de fabricación, reduciendo el trabajo manual y el riesgo de incoherencias.
Menos errores, menos desperdicio
El impacto va más allá de la productividad. Cada interferencia detectada en la maqueta digital es una corrección que no se realiza en obra, donde el coste se multiplica. Cada listado de materiales preciso es menos acero pedido de más y menos residuo generado. En un contexto donde la eficiencia de recursos es también una cuestión de sostenibilidad, el diseño digital de instalaciones aporta un valor difícil de ignorar.
A esto se suma la coordinación. Cuando el software para piping comparte modelo con las demás disciplinas, civil, estructura, equipos y electricidad, el flujo de trabajo deja de ser una sucesión de entregas aisladas y se convierte en un proceso colaborativo sobre una única fuente de verdad.
Integración con el diagrama de proceso
El diseño de piping no nace de la nada: parte del diagrama de proceso e instrumentación (P&ID), que define qué líneas existen y cómo se conectan. Las soluciones más eficaces enlazan el P&ID con el modelo 3D, de modo que cualquier cambio en el esquema se refleja en la maqueta y viceversa.
Una herramienta pensada para la ingeniería de proceso

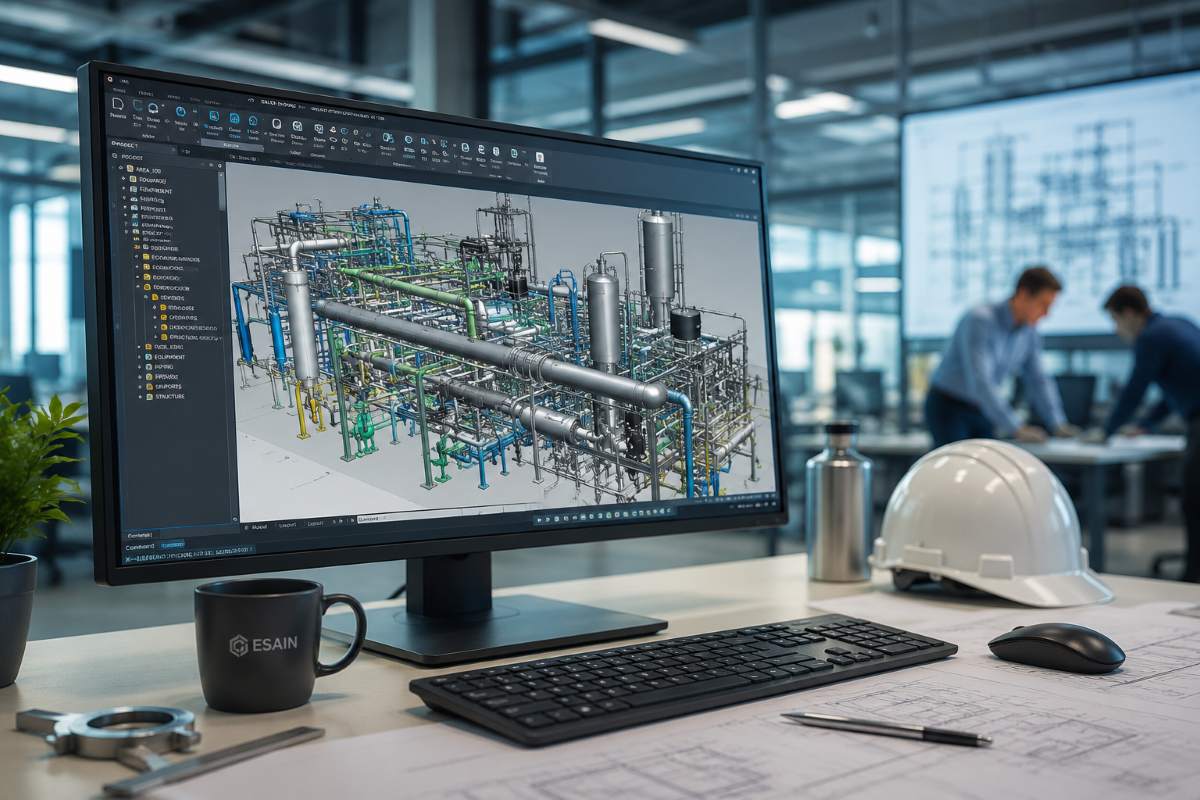

En este terreno se sitúan soluciones especializadas como ESAPRO 3D Piping, un piping design software para el diseño tridimensional de tuberías en plantas industriales. Forma parte de una familia de aplicaciones que ESAIN desarrolla desde 1994, con más de 4.000 instalaciones en todo el mundo en sectores como el tratamiento de aguas, el biogás, el biometano o el hidrógeno, además del petróleo y gas, el químico, la energía o el farmacéutico. Su enfoque combina el modelado 3D con la gestión de especificaciones y la conexión con el flujo de proceso, lo que permite trabajar con coherencia desde el diagrama inicial hasta la producción de documentación de obra.
La adopción de estas herramientas no es una moda tecnológica, sino una respuesta a una exigencia real del sector: proyectos cada vez más complejos, plazos más ajustados y márgenes que no permiten rehacer trabajo. El diseño tridimensional de instalaciones ya no es un lujo, sino una práctica que mejora la calidad y la rentabilidad a cualquier escala.
La pregunta ya no es si conviene dar el salto al modelado 3D, sino con qué herramientas hacerlo para aprovechar su potencial.
