Cómo hacer un calentador de agua solar térmico pasivo casero de bajo coste

3 junio, 2025 Deja un comentario

5/5 - (5 votos)
¿Te interesa la sostenibilidad? Añade EcoInventos como fuente preferida para encontrar más fácilmente nuestros artículos en Google.
Añadir a Google

Frente a la crisis climática y el aumento del coste de la energía, apostar por sistemas solares térmicos pasivos caseros se ha convertido en una alternativa eficaz y asequible. Este proyecto propone la construcción de un calentador solar de agua con materiales de bajo coste, sin depender de redes eléctricas ni tecnologías complejas.

  • Calentador de agua solar térmico pasivo, DIY.
  • Materiales económicos y fáciles de conseguir.
  • Sistema funciona sin necesidad de electricidad de red.
  • Ahorro energético real y reducción de emisiones.
  • Temperatura del agua: hasta 65,5 °C en días soleados.
  • Panel solar + bomba alimentan el circuito de agua.
  • Ideal para piscinas, jardines o usos sanitarios.

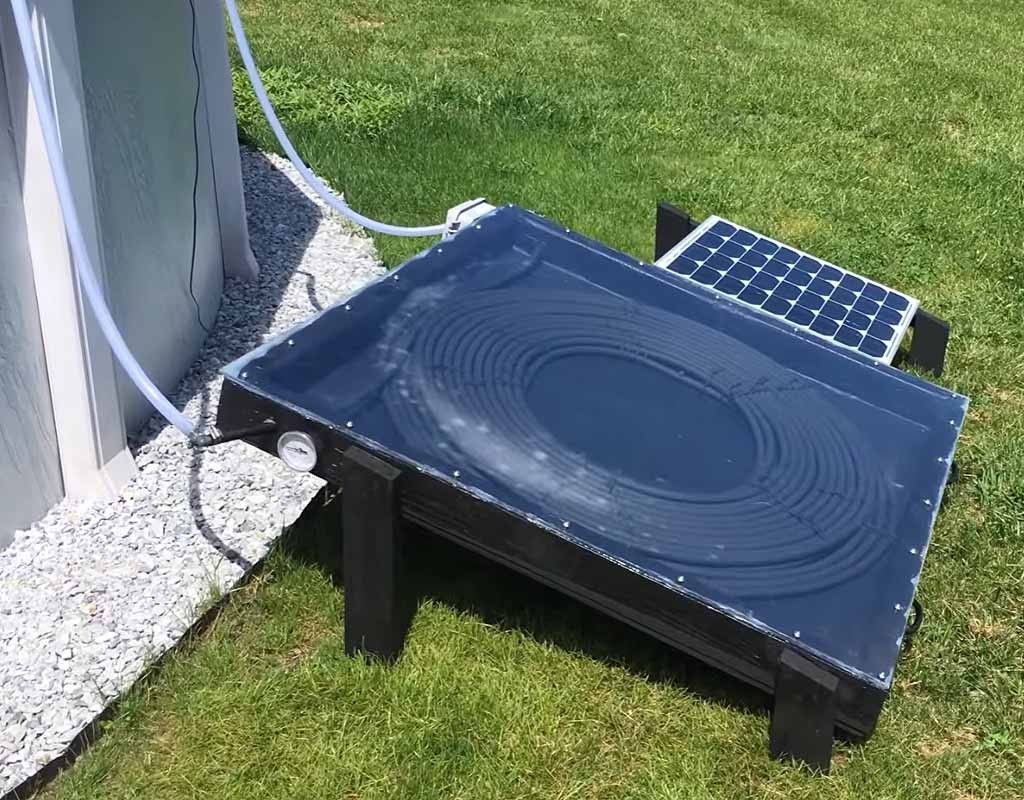

Construcción del cajón de base en contrachapado

Se parte de una estructura de contrachapado de 1 m², reforzada con madera tratada. El interior se reviste con aislante de burbujas, pintado con pintura negra de alta temperatura para maximizar la absorción solar. El diseño incluye dos aberturas laterales: entrada y salida de agua para los tubos.

Este cajón actúa como cámara de captación térmica, alojando los tubos por donde circulará el agua a calentar.

Instalación de las capas de tubos de PEX

Se colocan dos capas de tubo PEX (o tubos de irrigación resistentes al calor como alternativa económica), de unos 70 m de longitud total, sujetas con bridas metálicas y cintillos plásticos. Cuantas más vueltas y contacto haya entre los tubos y la superficie caliente, mayor eficiencia tendrá el sistema.

Importante: El material debe soportar temperaturas superiores a 60 °C y la presión del sistema.

Cobertura con lámina de policarbonato

Una lámina de policarbonato transparente se atornilla al marco de madera, sellando los bordes con silicona térmica para evitar fugas de calor. Este material actúa como una especie de invernadero, capturando la radiación solar y creando un efecto térmico concentrado.

Se incorpora un termómetro externo para monitorear la temperatura interior, mediante un reductor con rosca estándar.

Instalación del panel fotovoltaico y bomba de circulación

Para activar la circulación del agua sin depender de red eléctrica, se usa un panel solar fotovoltaico de 50 W que alimenta una bomba de achique de 12 V con capacidad de 1 893 litros por hora (500 GPH).

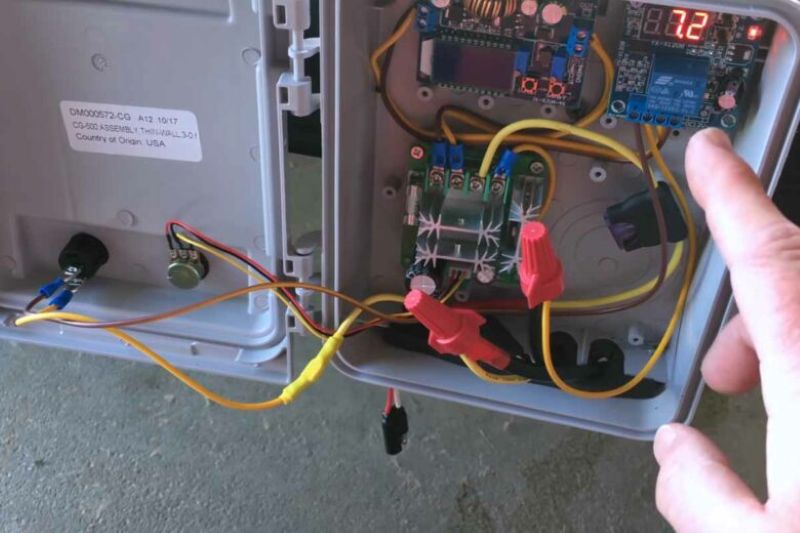

Este sistema se gestiona con un módulo eléctrico de control que regula:

  • La velocidad de la bomba.
  • El voltaje de salida.
  • El caudal de agua.
  • La temperatura de operación.

Todo esto permite adaptar el funcionamiento del calefactor según la radiación disponible.

Principio de funcionamiento del sistema

La bomba extrae agua fría desde una piscina o depósito, la hace circular por los tubos calentados por el sol, y la devuelve al sistema ya caliente. En días soleados, el agua puede alcanzar entre 48,8 y 65,5 °C, suficiente para usos sanitarios, riego o precalentamiento de agua doméstica.

El panel solar, al estar colocado junto al calentador, proporciona la energía justa para mantener el sistema autónomo.

Instrucciones

Este tipo de soluciones solares pasivas representan un avance real en sostenibilidad. Su impacto es relevante porque:

  • Disminuyen la dependencia de fuentes fósiles.
  • No generan emisiones durante su funcionamiento.
  • Reducen el consumo energético doméstico.
  • Evitan residuos electrónicos complejos.
  • Pueden construirse sin riesgo de exposición a amianto, presente en sistemas antiguos.
  • Promueven la autosuficiencia energética en zonas rurales o sin red eléctrica.

Además, su bajo coste y mantenimiento mínimo las convierten en una opción escalable y replicable en comunidades, escuelas, y proyectos agrícolas que apuesten por la energía limpia.

Este calentador solar casero es más que un tutorial DIY: es una herramienta práctica hacia un futuro más verde.

Vía @GreenMountainDIYGuy
