La primera electrónica impresa, submicrométrica y totalmente reciclable podría transformar la fabricación de pantallas
Un equipo de ingenieros eléctricos de la Universidad de Duke ha logrado imprimir transistores funcionales, reciclables y con precisión submicrométrica. Este avance no solo podría reducir el impacto ambiental de la industria global de pantallas electrónicas —valorada en más de 150.000 millones de euros—, sino también abrir nuevas puertas a la fabricación local y sostenible en Estados Unidos y, por extensión, en otras regiones que buscan romper su dependencia tecnológica.
Una técnica con impacto ambiental radicalmente menor
La mayoría de las pantallas digitales, desde teléfonos móviles hasta paneles de automóviles, se fabrican en Asia mediante procesos de alto consumo energético y emisiones contaminantes. La fabricación convencional de transistores de película delgada (TFT) —base de estas pantallas— requiere ambientes de vacío, temperaturas elevadas y productos químicos agresivos, lo que deja una enorme huella ecológica.

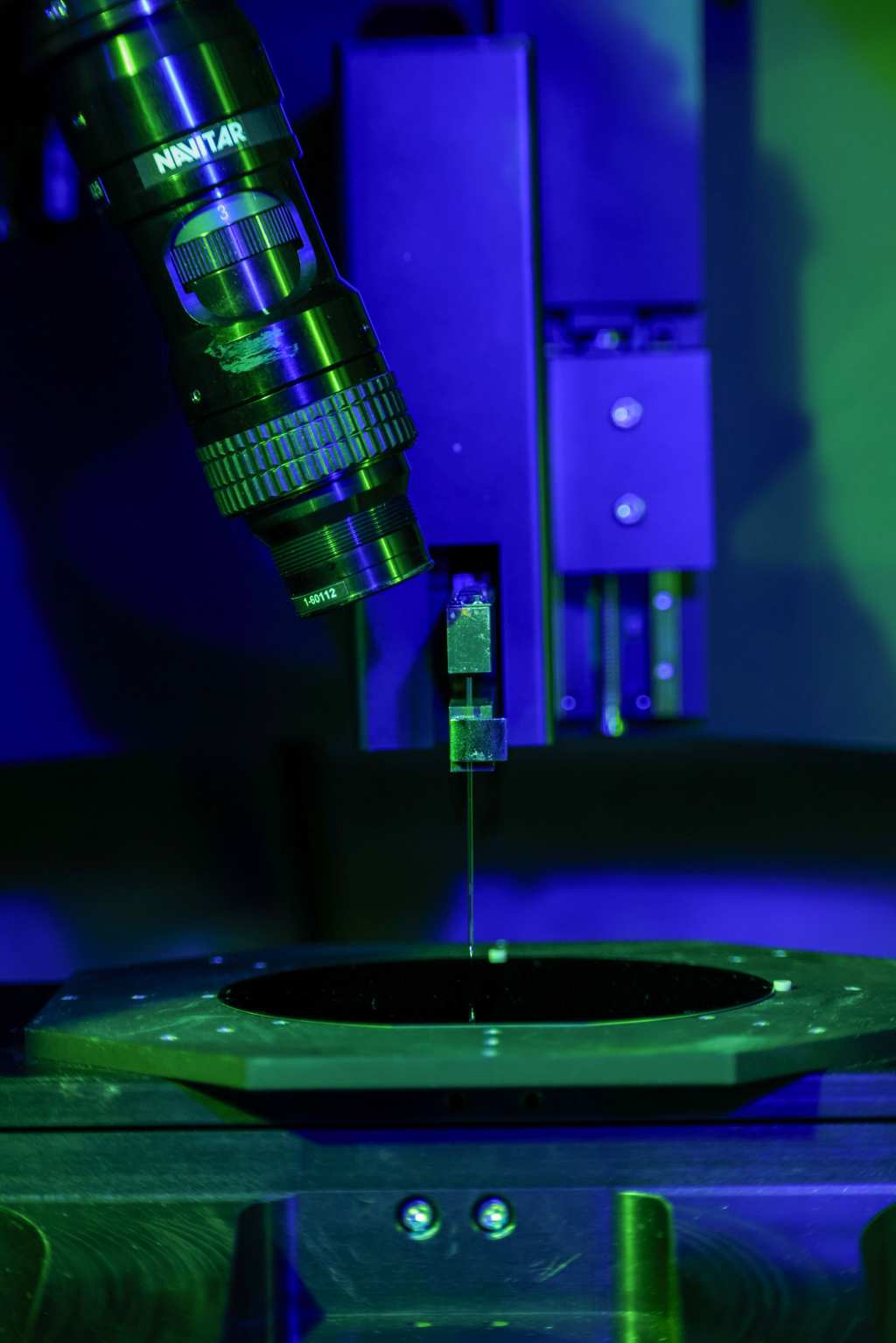

El nuevo enfoque propuesto por el equipo de Duke cambia las reglas del juego. Gracias a una técnica desarrollada junto a Hummink Technologies, los transistores pueden imprimirse con precisión submicrométrica mediante una especie de aguja oscilante que aprovecha las tensiones superficiales para depositar tintas a base de carbono. El resultado: componentes electrónicos más pequeños, flexibles y fabricados sin hornos industriales ni cámaras de vacío.
Electrónica basada en carbono: rendimiento sin residuos
La innovación no está solo en el método, sino también en los materiales. Se utilizan tres tintas a base de carbono: nanotubos de carbono, grafeno y nanocelulosa. Todas ellas tienen en común su biocompatibilidad, reciclabilidad y bajo impacto ambiental.

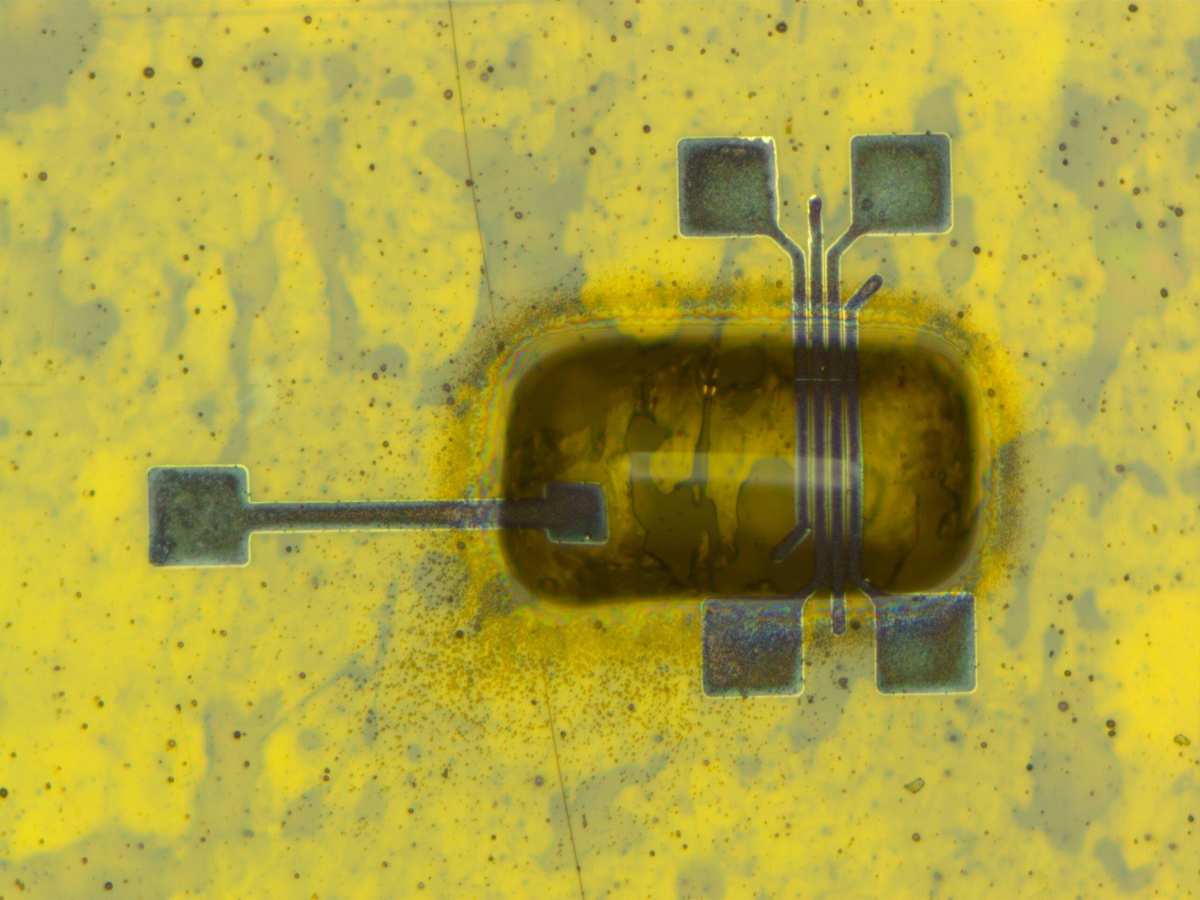

Al integrar estas tintas en sustratos como vidrio, silicio, papel o polímeros biodegradables, se logran dispositivos que pueden devolver sus componentes al ciclo productivo al final de su vida útil, sin depender de complejos procesos de reciclaje. Además, al alcanzar canales conductores de menos de una micra, se logra una eficiencia eléctrica comparable a los estándares industriales actuales.
Aplicaciones concretas, impacto real
Aunque esta tecnología no busca competir con los chips de silicio de alto rendimiento, sí tiene un campo de acción claro: las pantallas electrónicas. En especial, las OLED, que requieren más corriente por píxel y podrían beneficiarse del rendimiento mejorado de estos nuevos transistores.
En experimentos anteriores, los investigadores ya demostraron que sus transistores reciclables podían activar píxeles de pantallas LCD. Con esta nueva versión, están a un paso de hacer lo mismo con pantallas OLED, que actualmente dependen de procesos mucho más contaminantes.
Además, la técnica abre posibilidades para sensores flexibles, dispositivos portátiles o incluso etiquetas electrónicas biodegradables, en sectores como el alimentario, médico o logístico.
Barreras: no técnicas, sino económicas
Uno de los aspectos más frustrantes del avance científico es que muchas veces la tecnología está lista, pero no la financiación. El equipo de Duke tenía apoyo del programa “Future Manufacturing” de la National Science Foundation, cancelado recientemente.
Esto deja en pausa un desarrollo que podría ofrecer una alternativa sostenible y local frente a un modelo de producción global altamente centralizado y contaminante. Iniciativas similares en Europa, como los fondos del Green Deal o los planes de reindustrialización tecnológica, podrían ser aliados estratégicos para que esta tecnología no quede estancada.
Potencial
Esta nueva forma de imprimir electrónica tiene el potencial real de mitigar la crisis climática, si se aplica con inteligencia y escala:
- Reducción del consumo energético en la fabricación de pantallas, uno de los procesos más intensivos de la industria electrónica.
- Dispositivos más fáciles de reciclar, que evitan la generación de residuos tóxicos y el uso de metales escasos.
- Producción local descentralizada, con menor dependencia de gigantes tecnológicos y rutas logísticas internacionales.
- Aplicaciones en materiales flexibles y biodegradables, que amplían el campo de acción de la tecnología hacia la moda sostenible, los dispositivos médicos desechables o la electrónica de bajo impacto.
- Accesibilidad tecnológica, al prescindir de infraestructura costosa y facilitar la fabricación en entornos más pequeños o emergentes.
El camino hacia una electrónica más sostenible no pasa solo por reducir el consumo, sino también por reinventar cómo se fabrica desde el origen. Esta tecnología no solo propone eso: ya lo está haciendo. Lo único que falta es apostar por ella de forma decidida.
Más información: Brittany N. Smith, et al. Capillary flow printing of submicrometre carbon nanotube transistors, Nature Electronics (2025). DOI: 10.1038/s41928-025-01470-7
