Récord mundial: Investigadores austriacos fabrican el condensador más pequeño del mundo: solo 32 nm separan sus placas

Condensador de 32 nanómetros desarrollado en Viena permite medir vibraciones a escala cuántica, incluso a temperatura ambiente.

• Hueco de 32 nanómetros, récord de miniaturización, medición extrema.
• Sensores cuánticos compactos, sin óptica frágil.
• Vibraciones mecánicas y eléctricas, lectura ultra precisa.
• Microscopía atómica más accesible, menos consumo y complejidad.
• Tecnología a temperatura ambiente, salto práctico para laboratorios y campo.

Nano membrana para la metrología cuántica del futuro

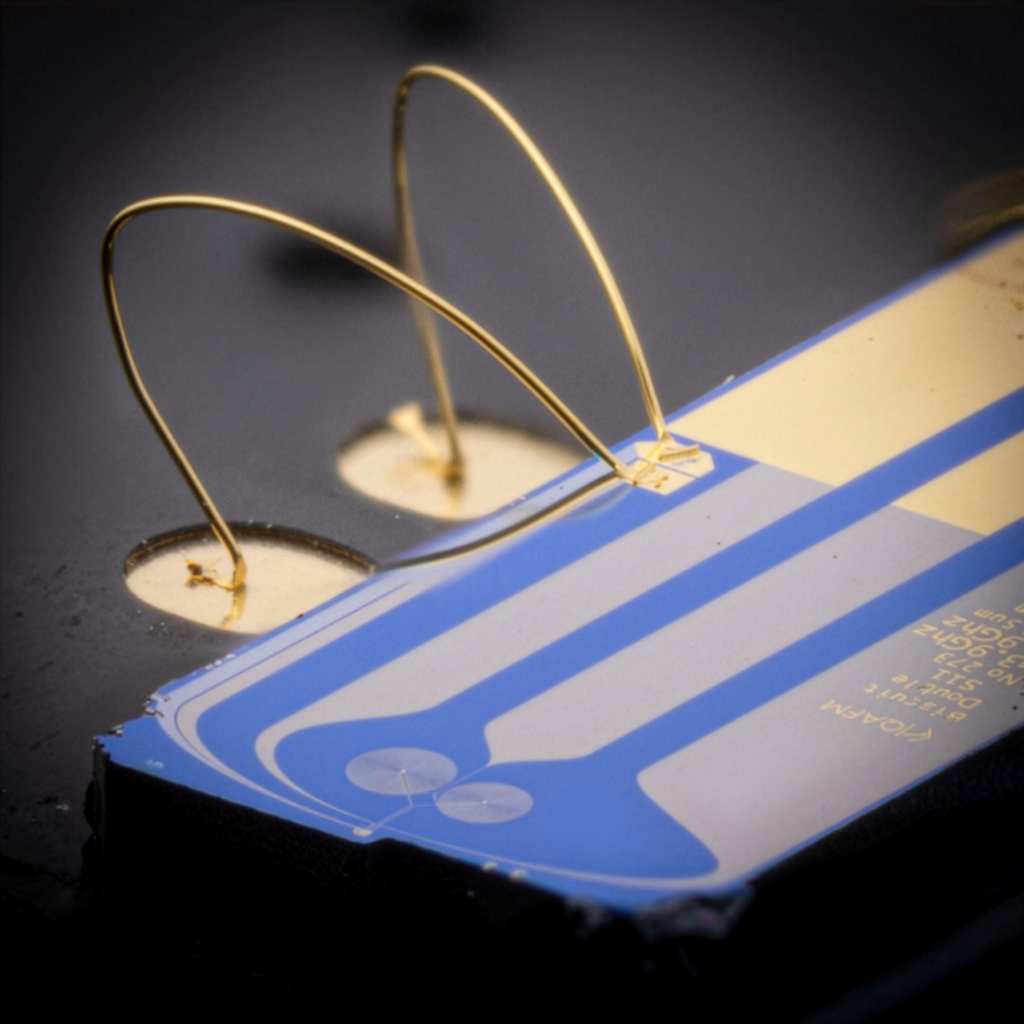

Un espacio de apenas 32 nanómetros —más pequeño que muchas bacterias y más fino que la longitud de onda de la luz visible— se ha convertido en el nuevo campo de juego para la medición extrema. En ese hueco microscópico, una membrana de aluminio móvil y un electrodo fijo forman el condensador plano más pequeño del mundo, una pieza clave desarrollada en la Universidad Técnica de Viena (TU Wien) para llevar la metrología cuántica fuera del laboratorio clásico y acercarla a dispositivos reales, portátiles y robustos.

La investigación, publicada en Advanced Materials Technologies, no persigue solo un récord de miniaturización. Detrás hay una estrategia clara: construir plataformas de sensores cuánticos más simples, integrables y resistentes, capaces de trabajar sin los delicados sistemas ópticos que hoy dominan este campo. Menos láseres, menos alineaciones milimétricas, menos consumo energético. Más chip. Más campo. Más aplicaciones reales.

Llevando la medición al límite de la física cuántica

Tradicionalmente, leer el movimiento de estructuras tan pequeñas implica usar luz. La óptica ofrece precisión, sí, pero también fragilidad. Un pequeño desajuste y todo se viene abajo. Por eso, el equipo de TU Wien ha optado por otro camino: oscilaciones eléctricas y mecánicas acopladas directamente en el chip.

En el dispositivo del condensador de 32 nanómetros, la membrana de aluminio se comporta como parte de un circuito resonante eléctrico. Cualquier vibración, por mínima que sea, altera su frecuencia. Es una especie de “nota musical” del sistema: cambia la tensión, cambia el sonido. Solo que aquí, ese “sonido” se mide con una precisión que roza los límites impuestos por la propia mecánica cuántica.

En otros prototipos, el grupo va aún más lejos y prescinde incluso de la parte eléctrica. Utiliza resonadores puramente mecánicos cuyas vibraciones se acoplan entre sí a frecuencias de hasta varios gigahercios. El resultado: sistemas que pueden operar a temperatura ambiente, algo poco común en sensores cuánticos, que normalmente necesitan enfriarse cerca del cero absoluto para que el ruido térmico no lo arruine todo.

Medir a través de vibraciones, no de luz

Daniel Platz, uno de los responsables del proyecto, lo explica con una imagen sencilla: como un tambor. La forma en que vibra una membrana revela cómo está tensada. En este caso, la membrana de aluminio no solo vibra, sino que convierte esas vibraciones en señales eléctricas extremadamente sensibles gracias al circuito resonante que la acompaña.

Este acoplamiento permite detectar movimientos tan pequeños que el principal límite ya no es la electrónica ni la temperatura, sino las propias leyes de la física cuántica. En términos prácticos, eso abre una puerta enorme para la microscopía de fuerza atómica, una técnica clave para ver superficies átomo a átomo.

En estos microscopios, una punta finísima “flota” sobre una superficie. Las fuerzas entre los átomos de la muestra y la punta generan vibraciones diminutas. Leerlas bien es lo que marca la diferencia entre una imagen borrosa y un mapa atómico nítido. Sustituir los sistemas ópticos por lecturas eléctricas integradas en chip significa equipos más compactos, más baratos y mucho más fáciles de llevar a entornos industriales, hospitales o estaciones de investigación remotas.

Del laboratorio al mundo real

La verdadera novedad no está solo en la precisión, sino en la escalabilidad. Estos dispositivos se fabrican con técnicas compatibles con la microelectrónica actual. Eso significa que, en lugar de sensores cuánticos únicos y carísimos, podrían producirse arrays completos en una sola oblea de silicio.

Imagina estaciones ambientales capaces de medir cambios químicos o biológicos en el aire y el agua con sensibilidad atómica. O equipos portátiles para analizar materiales en obras de infraestructura, baterías, paneles solares o sistemas de almacenamiento de hidrógeno. Todo eso empieza a parecer menos ciencia ficción cuando el sensor cabe en un chip y funciona sin criogenia.

Además, reducir la dependencia de sistemas ópticos implica menos consumo energético y menos materiales especializados. Un detalle que, en un mundo que busca eficiencia y sostenibilidad, importa. Y mucho.

Potencial

Este tipo de nanodispositivos apunta a un escenario donde la medición precisa deja de ser un lujo y se convierte en una herramienta cotidiana para tomar mejores decisiones ambientales. Desde redes de sensores distribuidos que vigilan la calidad del aire en ciudades, hasta laboratorios móviles que evalúan suelos agrícolas antes de aplicar fertilizantes o fitosanitarios.

A medio plazo, la integración de estos sensores en sistemas industriales puede ayudar a cerrar ciclos de materiales, detectar pérdidas invisibles de energía o sustancias químicas, y mejorar la eficiencia de procesos clave para la transición energética.

No es solo una puerta al “mundo cuántico”, como dicen los investigadores. Es una puerta a un tipo de tecnología que, bien utilizada, puede hacer algo muy terrenal: usar menos recursos, generar menos residuos y entender mejor el planeta que se intenta proteger. Y eso, hoy, ya es una forma muy concreta de sostenibilidad.

Vía www.tuwien.at

Más información: Ioan Ignat et al, High Aspect Ratio, Superconducting Vacuum Gap Capacitor NEMS with Plate Distances Down to 32 nm, Advanced Materials Technologies (2025). DOI: 10.1002/admt.202401909
