Científicos estadounidenses imprimen microestructuras de 6 micrómetros en una sola exposición láser mediante holografía.
- 🔬 Microestructuras completas con una única exposición láser.
- ⚡ Proceso de fabricación de unos 20 segundos.
- 🧩 Piezas sin las uniones propias de la impresión por capas.
- 📏 Microtubos de apenas 6 micrómetros de diámetro.
- 💧 Estructuras capaces de transportar líquidos por capilaridad.
- 🏭 Posibilidad de fabricar múltiples piezas de forma continua.
- ♻️ Menos etapas de proceso y potencial para reducir residuos de fabricación.
De imprimir capa a capa a fabricar una estructura de una sola vez
La fabricación aditiva ha transformado la manera de producir prototipos, componentes industriales e incluso estructuras microscópicas. Sin embargo, buena parte de las tecnologías de impresión 3D siguen compartiendo una limitación importante: las piezas se construyen progresivamente, capa tras capa.
Este procedimiento permite fabricar geometrías complejas, aunque también tiene inconvenientes. Requiere tiempo, puede dejar interfaces débiles entre capas y, en determinadas aplicaciones, genera pequeñas discontinuidades por las que pueden escapar líquidos o gases.
Un equipo de investigadores de la Universidad de Utah, dirigido por el profesor Rajesh Menon junto al investigador Dajun Lin, ha desarrollado una técnica que aborda el problema desde una perspectiva diferente.
En lugar de construir la pieza progresivamente, el sistema utiliza una única exposición de luz láser para solidificar simultáneamente el volumen correspondiente a la estructura deseada.
El proceso experimental necesita alrededor de 20 segundos, frente a las horas que pueden requerir determinados métodos de microfabricación láser.
La investigación, publicada en Nature Communications, demuestra además que el procedimiento puede repetirse para fabricar diferentes estructuras consecutivamente, una característica interesante de cara a una futura producción continua.
Una máscara nanométrica convierte el láser en una herramienta de fabricación volumétrica
La tecnología toma como punto de partida la fotolitografía, una técnica ampliamente utilizada en la fabricación de semiconductores, circuitos electrónicos y dispositivos microscópicos.
En la fotolitografía convencional, una máscara controla qué regiones de un material fotosensible reciben luz. Las zonas iluminadas experimentan cambios químicos que permiten crear patrones extremadamente pequeños.
El equipo estadounidense ha trasladado este principio a estructuras con espesor.

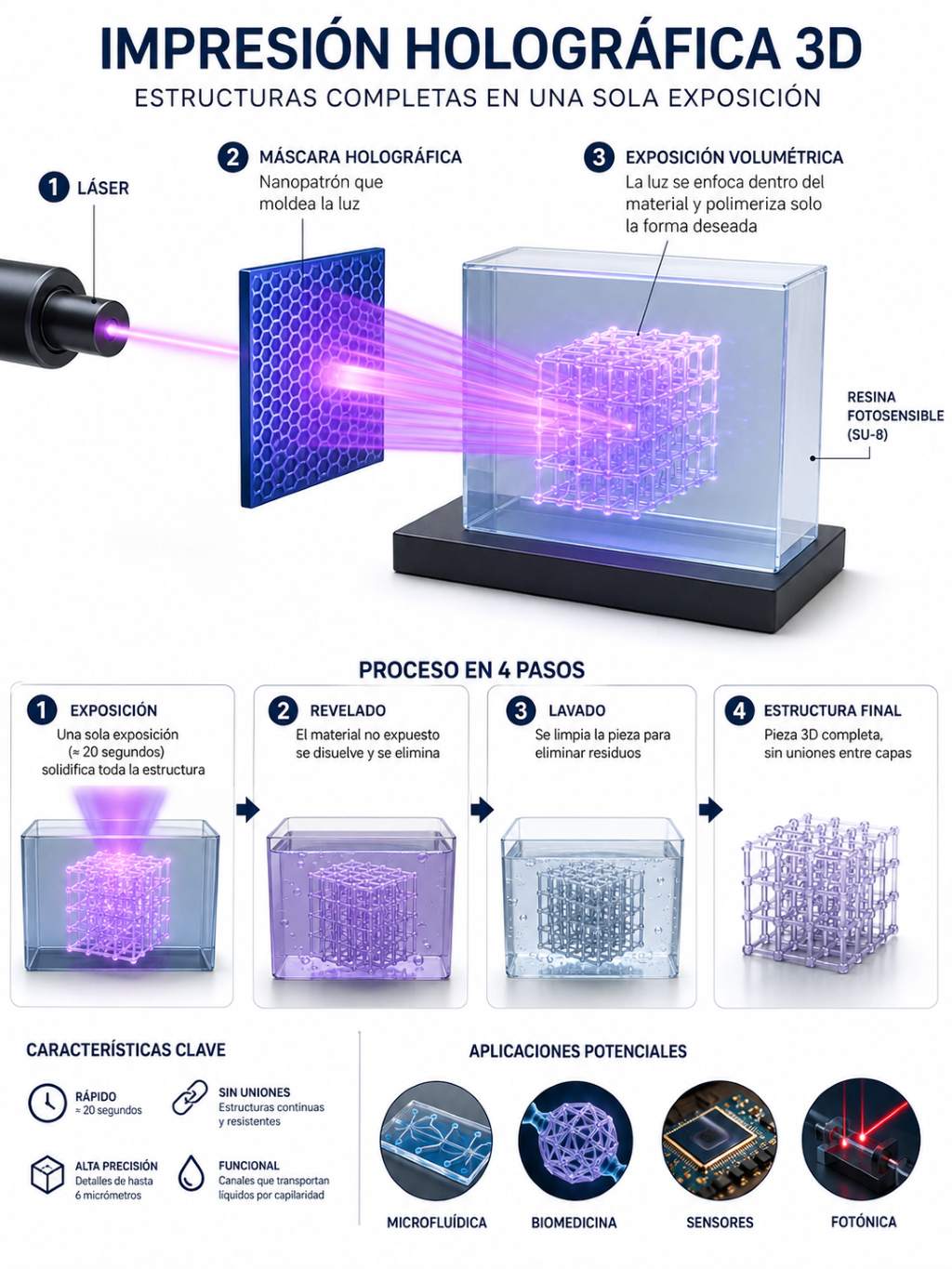

La clave se encuentra en una máscara formada por una lente con patrones nanométricos capaz de modificar el frente de onda del láser.
Cuando la luz atraviesa esta superficie, se genera un patrón holográfico diseñado para concentrar la energía exactamente en las regiones del material que deben solidificarse.
El resultado recuerda a un molde óptico.
La luz entra en el material, atraviesa su volumen y endurece simultáneamente la estructura prevista. Después, las zonas que no han reaccionado pueden eliminarse mediante el proceso de revelado correspondiente.
Parece sencillo explicado así. La dificultad está en controlar la luz con precisión micrométrica dentro de un material que distorsiona su trayectoria.
El problema de fabricar estructuras dentro de materiales que desvían la luz
El material utilizado en los experimentos es SU-8, una resina fotosensible habitual en procesos de microfabricación.
Está formada por polímeros que se entrecruzan y endurecen cuando reciben suficiente energía luminosa.
La dificultad aparece cuando el láser penetra en el material.
La resina no es perfectamente transparente. A medida que la luz atraviesa el volumen, su trayectoria puede desviarse y dispersarse. El patrón proyectado pierde definición y las estructuras resultantes aparecen desenfocadas.
Para compensar este fenómeno, los investigadores diseñaron una máscara nanométrica específica.
La lente modifica previamente la distribución de la luz teniendo en cuenta las distorsiones que se producirán dentro del material. De esta manera, la energía termina concentrándose en las regiones exactas que deben endurecerse.
Este control óptico es uno de los avances más interesantes del trabajo.
En lugar de mover un láser punto por punto o construir la pieza mediante sucesivas capas, el sistema utiliza la propia propagación de la luz como herramienta de fabricación.
Microtubos de 6 micrómetros capaces de transportar líquidos

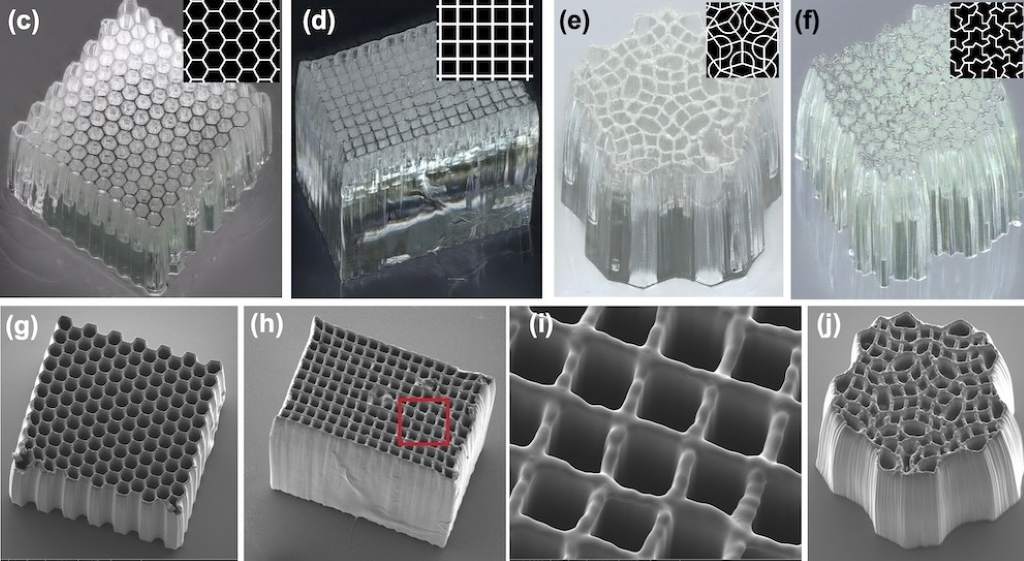

Para demostrar el funcionamiento de la tecnología, los investigadores fabricaron diferentes conjuntos de microtubos y estructuras reticulares.
Algunos elementos alcanzaron diámetros individuales de apenas 6 micrómetros.
Como referencia, un cabello humano suele tener un grosor de varias decenas de micrómetros. Estas estructuras son, por tanto, mucho más pequeñas que lo que puede distinguirse a simple vista.
Los investigadores también consiguieron fabricar geometrías con relaciones dimensionales de hasta 120:1.
Esto significa que algunas estructuras pueden ser extremadamente largas en relación con su anchura.
La capacidad resulta especialmente interesante para fabricar canales, pilares, microtubos y redes tridimensionales utilizadas en dispositivos científicos y tecnológicos.
Pero el equipo no se limitó a observar las piezas bajo el microscopio.
Las estructuras fueron sometidas a pruebas de compresión para estudiar su resistencia mecánica. También se comprobó su capacidad para transportar líquidos mediante capilaridad.
Este fenómeno permite que un fluido avance por espacios muy estrechos gracias a las fuerzas de adhesión entre el líquido y las paredes del material.
Es el mismo principio físico que ayuda al agua a desplazarse por los tejidos conductores de las plantas.
Fabricar estructuras sin juntas puede abrir nuevas aplicaciones
Uno de los problemas de los sistemas tradicionales de impresión 3D aparece precisamente en la unión entre capas.
Aunque estas interfaces pueden ser extremadamente pequeñas, representan zonas potencialmente vulnerables.
En dispositivos destinados a transportar líquidos, trabajar bajo presión o soportar esfuerzos mecánicos repetidos, cualquier discontinuidad puede convertirse en un punto de fuga o rotura.
La fabricación mediante una única exposición permite crear estructuras continuas sin interfaces generadas por la superposición sucesiva de material.
Esta característica podría resultar útil en campos como la microfluídica, los dispositivos médicos, los sensores, los intercambiadores de calor miniaturizados o determinados componentes utilizados en laboratorios de análisis.
También podría facilitar la fabricación de materiales estructurados capaces de manipular líquidos de manera pasiva.
Un ejemplo son las superficies que distribuyen agua aprovechando exclusivamente la capilaridad, sin bombas ni sistemas electrónicos adicionales.
Una especie de línea de producción microscópica

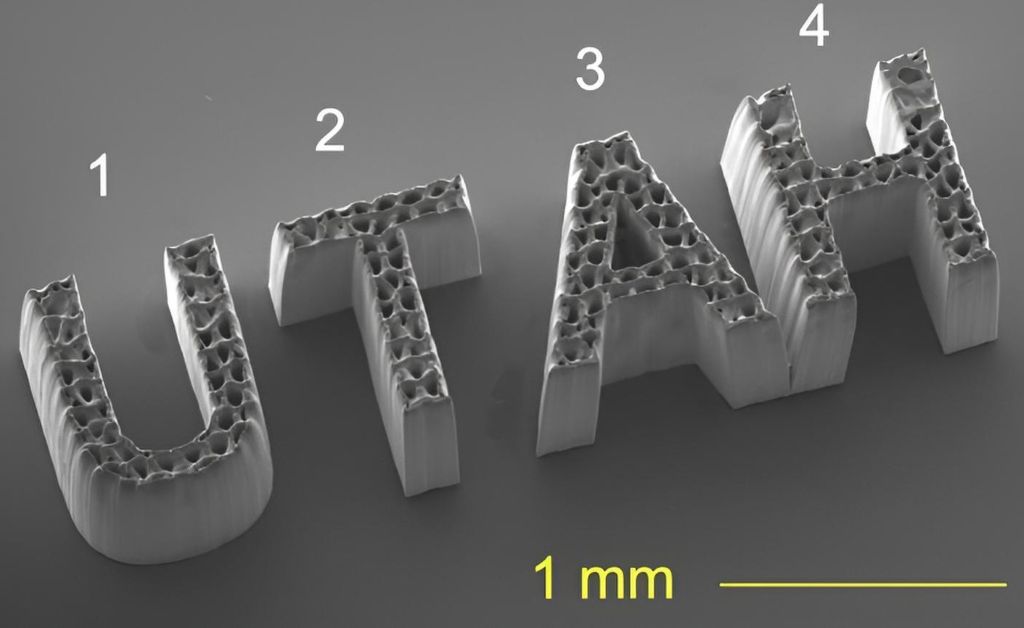

Otro aspecto relevante del experimento es la posibilidad de fabricar varias estructuras consecutivamente.
Los investigadores demostraron un sistema similar a una pequeña cinta transportadora.
El material fotosensible se desplaza, recibe la exposición holográfica y continúa avanzando para permitir la fabricación de una nueva pieza.
Este enfoque podría aumentar considerablemente la productividad de determinados procesos de microfabricación.
En la fabricación aditiva convencional, producir más piezas suele signific repetir numerosas veces los mismos movimientos del cabezal, del láser o de la plataforma.
Aquí, la geometría completa se transfiere mediante una exposición óptica extremadamente rápida.
Si el sistema logra escalarse, automatizarse y trabajar con diferentes materiales, podría convertirse en una herramienta interesante para fabricar grandes cantidades de microestructuras idénticas.
Eso sí, todavía queda trabajo por delante.
Todavía no es una impresión 3D completamente libre
Los propios investigadores describen las estructuras obtenidas como «2D extendidas».
La técnica permite controlar con gran precisión la longitud y la anchura del patrón, mientras que esa geometría se prolonga a través del espesor del material.
En otras palabras, existe altura, anchura y profundidad, aunque todavía no puede modificarse libremente la forma en las tres dimensiones.
La comparación utilizada por el equipo resulta bastante gráfica.
El sistema funciona como un cortador de galletas que atraviesa una masa gruesa mientras el láser endurece simultáneamente el interior.
Por esta razón, las estructuras reticulares y los microtubos son especialmente adecuados para demostrar la tecnología.
El siguiente reto será conseguir control volumétrico completo, permitiendo fabricar geometrías diferentes a distintas profundidades dentro del material.
Ese avance acercaría la tecnología a la verdadera impresión 3D holográfica.
De los laboratorios de fotónica a la fabricación avanzada
La investigación se integra en una tendencia más amplia dentro de la fabricación aditiva: utilizar campos de luz completos para solidificar materiales volumétricamente.
Durante los últimos años se han desarrollado diferentes técnicas de impresión volumétrica basadas en tomografía computacional, proyecciones ópticas desde múltiples ángulos y sistemas de polimerización controlada mediante luz.
El objetivo común es reducir uno de los grandes cuellos de botella de la impresión 3D: la velocidad.
La propuesta de la Universidad de Utah introduce un enfoque diferente al emplear óptica difractiva nanométrica para compensar las distorsiones del material y proyectar directamente estructuras microscópicas.
Las aplicaciones más inmediatas podrían aparecer en sectores donde se necesitan piezas extremadamente pequeñas, precisas y fabricadas en grandes cantidades.
Laboratorios de análisis, sistemas microfluídicos, sensores ambientales o dispositivos médicos podrían beneficiarse de procesos de fabricación más rápidos.
También existen oportunidades en la electrónica avanzada. La fabricación de estructuras tridimensionales microscópicas es cada vez más importante para desarrollar nuevos sensores, componentes fotónicos y dispositivos capaces de integrar funciones mecánicas, ópticas y electrónicas en espacios mínimos.
Menos tiempo de fabricación también puede signific menos consumo energético
La reducción del tiempo de proceso es relevante desde el punto de vista industrial.
Los sistemas de microfabricación láser pueden requerir largos periodos de funcionamiento de equipos ópticos, sistemas de movimiento, refrigeración y control electrónico.
Reducir determinadas operaciones de varias horas a segundos podría disminuir el consumo energético asociado a cada pieza.
Pero conviene evitar conclusiones precipitadas.
El balance ambiental completo dependerá de factores como la potencia del láser, la eficiencia del sistema óptico, los materiales utilizados, los productos necesarios para eliminar la resina no endurecida y la durabilidad de las máscaras nanométricas.
También habrá que estudiar cuántas piezas pueden fabricarse antes de sustituir los componentes ópticos y qué porcentaje del material fotosensible puede recuperarse.
La velocidad, por sí sola, no garantiza sostenibilidad.
La ventaja aparece cuando un proceso rápido también permite utilizar menos material, reducir piezas defectuosas y aumentar la productividad de los equipos.
Una tecnología pequeña con aplicaciones potencialmente enormes
El trabajo de la Universidad de Utah demuestra hasta qué punto el control de la luz está transformando la fabricación.
Durante décadas, la industria ha utilizado herramientas mecánicas para cortar, perforar y moldear materiales.
La fabricación avanzada empieza a seguir otro camino.
Láseres, hologramas, metamateriales ópticos y estructuras nanométricas permiten dirigir la energía con una precisión difícil de conseguir mediante procesos convencionales.
En este caso, una lente nanométrica convierte un único pulso de fabricación en una estructura microscópica completa.
Todavía existen limitaciones importantes. La geometría tridimensional no puede controlarse libremente, el proceso trabaja con materiales específicos y la tecnología continúa en fase experimental.
Aun así, conseguir estructuras de apenas unos micrómetros, con relaciones dimensionales de hasta 120:1, capaces de transportar líquidos y fabricadas en alrededor de 20 segundos, abre una vía de investigación interesante.
Especialmente si el sistema puede evolucionar hacia procesos continuos y materiales más sostenibles.
Vía The John and Marcia Price College of Engineering at the University of Utah
Más información: Single-exposure holographic lithography of ultra-high aspect-ratio microstructures | Nature Communications
