Lo que quedaba del tallo del cáñamo podría tener mucho más valor del esperado: sus fibras mejoran la resistencia y protección de nuevos materiales biodegradables.
- 🌿 Residuo leñoso del cáñamo como materia prima.
- ♻️ Celulosa recuperada en lugar de pulpa comercial.
- 💪 Hasta un 26,2 % más de resistencia a tracción.
- 💧 Un 17 % menos de paso de vapor de agua.
- 🫧 Un 9 % menos de permeabilidad al oxígeno.
- 🌱 99,4 % de biodegradabilidad en los ensayos del material.
¿Por qué importa?
Los films biodegradables tienen un problema bastante terrenal: no basta con que puedan degradarse. También tienen que resistir el transporte, la humedad y el uso cotidiano. Investigadores surcoreanos han encontrado una forma de reforzarlos aprovechando la parte leñosa del tallo del cáñamo que queda como subproducto. El interés está tanto en el resultado como en el proceso: consigue conservar las propiedades de la celulosa utilizando secado convencional en horno, evitando técnicas de secado más costosas.
El cáñamo guarda una materia prima que apenas se aprovecha
Cuando se habla de cáñamo industrial, la atención suele concentrarse en las fibras largas de la parte exterior del tallo. Sirven para fabricar tejidos, materiales de construcción y otros productos.
Dentro queda otra fracción bastante menos glamurosa: el núcleo leñoso o hemp hurd.
Puede representar aproximadamente el 70 % del peso del tallo y contiene una cantidad importante de celulosa. Para el equipo del Korea Research Institute of Chemical Technology (KRICT), ahí había una oportunidad: convertir ese residuo en un refuerzo para materiales biodegradables.
El objetivo no consiste simplemente en triturarlo y mezclarlo con plástico. La celulosa debe conservar una estructura extremadamente fina para distribuirse correctamente dentro del material.
Ahí estaba el problema.
La celulosa funciona muy bien… hasta que se seca
Las microfibrillas de celulosa pueden comportarse como una especie de armadura microscópica dentro de un polímero. Bien dispersas, ayudan a repartir los esfuerzos y dificultan que una grieta termine rompiendo el film.
Pero durante el secado ocurre un fenómeno llamado hornificación.
A medida que desaparece el agua, las diminutas fibrillas se aproximan entre sí y forman enlaces muy fuertes. Terminan agrupándose en estructuras compactas. Una vez apelmazadas, pierden buena parte de la superficie y de la capacidad que las hacía interesantes como refuerzo.
Existen formas de evitarlo, como la liofilización o el secado por pulverización, aunque añaden consumo energético, equipamiento y coste.
El equipo coreano siguió otro camino: controlar exactamente cuándo y cuánto secar la celulosa.
Un 30 % de humedad marca aproximadamente la frontera
Las fibras vegetales tienen un punto conocido como punto de saturación de la fibra. Por encima de él todavía permanece agua ligada dentro de las paredes celulares. Por debajo, esa agua comienza a desaparecer y aumenta el riesgo de que las microfibrillas se unan irreversiblemente.
En fibras vegetales, ese umbral se sitúa generalmente alrededor de un 30 % de humedad.

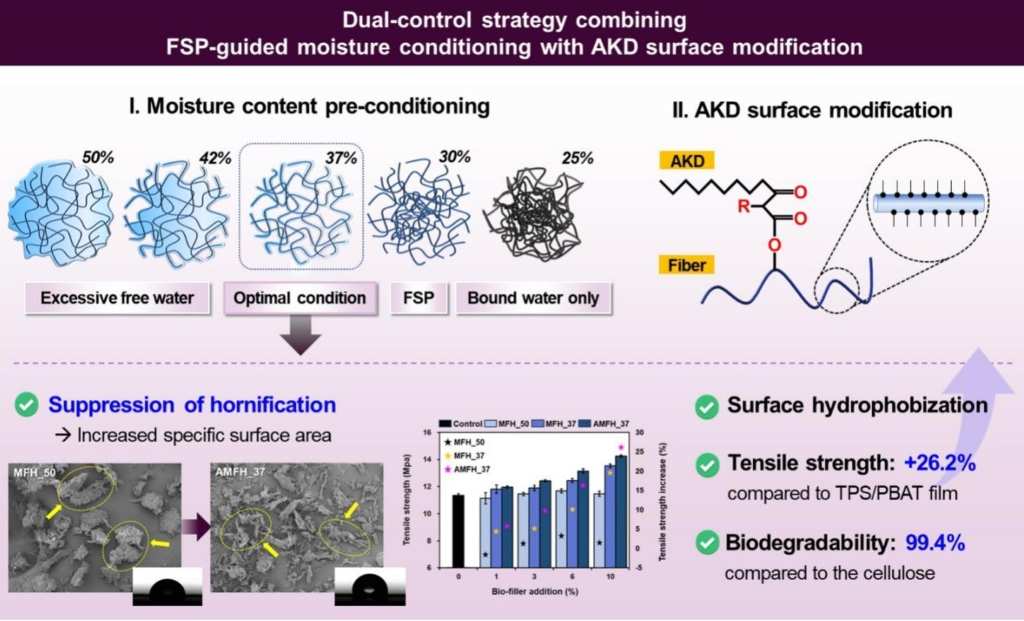

Los investigadores determinaron el punto correspondiente a la celulosa obtenida del cáñamo y realizaron la microfibrilación manteniendo el material en condiciones adecuadas antes de que apareciera una hornificación intensa.
Después introdujeron una segunda protección.
La superficie de las fibras recibió un tratamiento con AKD —dímero de alquilceteno—, un agente hidrofóbico utilizado para modificar materiales celulósicos. Sus cadenas dificultan que las fibrillas vuelvan a aproximarse lo suficiente como para formar los enlaces responsables de la aglomeración.
El resultado es interesante por un motivo práctico: la celulosa puede terminar de secarse mediante un horno convencional y conservar mucho mejor su estructura fina.
El resultado: un film un 26,2 % más resistente
Para comprobar si el tratamiento realmente servía para algo, el equipo incorporó un 10 % en peso de esta celulosa de cáñamo a un film formado por almidón termoplástico (TPS) y PBAT, un poliéster biodegradable.
La diferencia frente al tratamiento convencional fue grande.
La celulosa secada mediante el procedimiento convencional aumentó la resistencia a tracción únicamente un 1,5 %. Con la celulosa preparada mediante control de humedad y modificación superficial, el incremento alcanzó el 26,2 %.
No mejoró únicamente la resistencia mecánica.
La cantidad de vapor de agua capaz de atravesar el film disminuyó alrededor de un 17 %, mientras que la permeabilidad al oxígeno cayó aproximadamente un 9 %.
Para envases, estas propiedades importan mucho. Un material puede tener buenas credenciales ambientales y fracasar comercialmente si se rompe con facilidad o deja pasar demasiada humedad y oxígeno.
Y ocurre algo parecido en agricultura. Los films de acolchado biodegradables tienen que soportar instalación, viento, lluvia y semanas o meses sobre el terreno antes de completar su función.
De residuo agrícola a refuerzo funcional
Hay otro aspecto especialmente interesante. El proceso no depende necesariamente del cáñamo.
El equipo plantea que la misma estrategia podría aplicarse a otros residuos lignocelulósicos abundantes, entre ellos tallos de soja y paja de arroz.
Eso cambia bastante la perspectiva.
En vez de cultivar necesariamente una materia prima específica para producir un bioplástico, una futura cadena industrial podría aprovechar residuos generados por actividades agrícolas que ya existen. Sería una forma de añadir valor a una corriente secundaria de biomasa.
No todos esos residuos responderán igual al tratamiento. La composición de lignina, hemicelulosa y celulosa cambia entre especies, variedades y partes de la planta. Cada materia prima necesitaría su propia caracterización y optimización.
Aun así, el principio resulta atractivo para una economía circular: usar una fracción vegetal de bajo valor para mejorar otro material y prolongar su utilidad.
Qué impacto puede tener en el medio ambiente
El beneficio potencial aparece en varios puntos de la cadena.
Primero, valoriza un subproducto agrícola. Una parte de la biomasa que dispone de usos de menor valor puede transformarse en materia prima para materiales funcionales.
Segundo, permite reducir la dependencia de celulosa comercial procedente de algodón o pulpa de madera para fabricar este tipo de refuerzos.
Y tercero, puede ayudar a mejorar las prestaciones de determinados materiales biodegradables. Cuanto más capaces sean estos materiales de cumplir las exigencias mecánicas de una aplicación real, mayor será el abanico de usos en los que podrán plantearse como alternativa.
Conviene no dar un salto que los datos todavía no permiten.
El estudio demuestra mejoras de propiedades del material, pero no constituye por sí solo un análisis completo de ciclo de vida. Para afirmar que el producto final tiene una huella ambiental inferior habría que cuantificar el consumo de energía, agua y reactivos desde la obtención del residuo hasta el final de vida del film, además de compararlo con alternativas convencionales.
Europa está endureciendo precisamente esa distinción
El momento también es relevante desde el punto de vista regulatorio.
Desde el 12 de agosto de 2026 es aplicable en la Unión Europea el nuevo Reglamento sobre envases y residuos de envases (PPWR). El planteamiento europeo da prioridad a la reducción, reutilización y reciclaje y delimita con más precisión dónde tiene sentido recurrir a envases compostables.
La filosofía encaja con una cuestión importante para tecnologías como esta: biobasado, biodegradable y compostable describen propiedades diferentes.
Un material procedente de plantas no tiene por qué biodegradarse. Uno biodegradable tampoco tiene por qué desaparecer rápidamente en cualquier entorno. Y que algo sea compostable puede implicar unas condiciones concretas de temperatura, humedad y actividad microbiana.
Por eso estos nuevos materiales tienen más sentido cuando se diseñan pensando desde el principio en qué producto van a sustituir y qué ocurrirá con ellos después de utilizarse.
El cáñamo también empieza a aparecer en otros materiales avanzados
La investigación de 2026 está mostrando que el cáñamo puede ser bastante más que una fibra textil.
Otros trabajos recientes han estudiado nanofibrillas de celulosa de cáñamo para fabricar nanopapeles capaces de filtrar microfibras de poliéster, y también se han desarrollado materiales moldeados para envases combinando residuos de cáñamo, almidón y nanocelulosa.
Son líneas diferentes, aunque apuntan hacia la misma idea: las estructuras microscópicas presentes en residuos vegetales pueden convertirse en materiales de ingeniería con prestaciones útiles.
Eso abre un terreno interesante para regiones agrícolas. Los restos de cosecha podrían dejar de contemplarse únicamente como biomasa para energía, compostaje o eliminación. En determinados casos podrían convertirse en materia prima para productos de mayor valor añadido.
Todavía hay varias preguntas antes de verlo en el supermercado
El estudio resuelve un problema concreto del procesamiento de la celulosa. No demuestra todavía que exista una nueva generación de envases preparada para sustituir masivamente al plástico convencional.
Hay que comprobar la escalabilidad industrial del tratamiento, el coste de recuperar y acondicionar los residuos, el consumo energético del proceso y el comportamiento del material en líneas industriales de fabricación de films.
También habrá que evaluar diferentes espesores, temperaturas, humedad, almacenamiento y envejecimiento.
Y existe una cuestión especialmente importante: el PBAT utilizado en la matriz es biodegradable, pero normalmente se fabrica a partir de materias primas fósiles. Por tanto, el resultado no debe confundirse con un plástico completamente vegetal.
La mejora de resistencia tampoco implica automáticamente una reducción equivalente de material. Sería necesario demostrar que un film más resistente permite fabricar envases o acolchados más finos manteniendo las prestaciones exigidas. Si eso se consigue, el beneficio material podría ser considerablemente mayor.
Datos esenciales de la tecnología
Cómo funciona

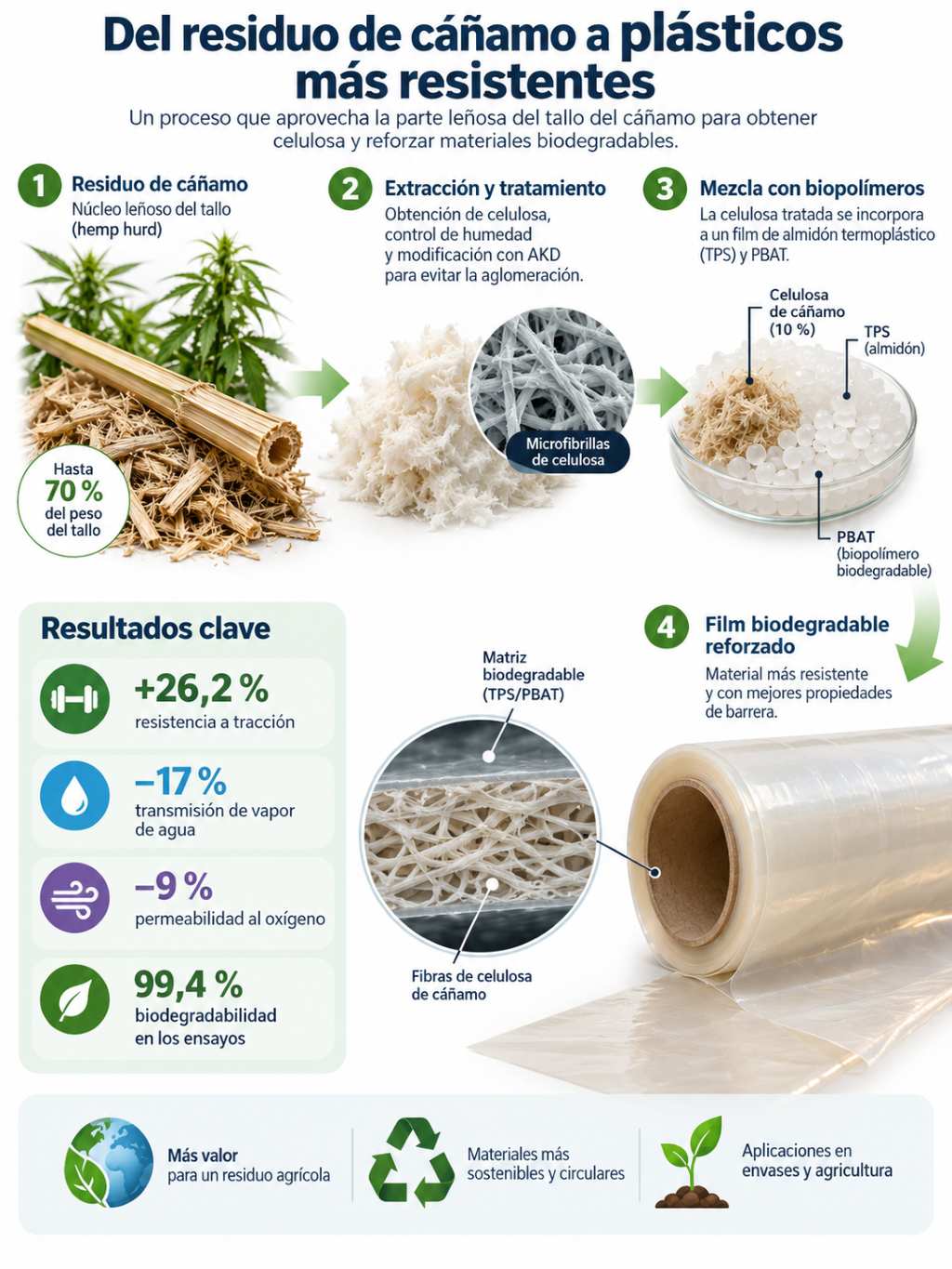

El proceso extrae celulosa del núcleo leñoso residual del cáñamo, controla su humedad durante la microfibrilación para evitar que las fibras microscópicas se aglomeren y modifica posteriormente su superficie con AKD. La celulosa tratada puede secarse en horno convencional y utilizarse como refuerzo de una matriz biodegradable de TPS/PBAT.
En cifras
- 10 % en peso de celulosa de cáñamo incorporada al film ensayado.
- +26,2 % de resistencia a tracción frente al material de referencia.
- +1,5 % con la celulosa procesada mediante secado convencional.
- Aproximadamente −17 % de transmisión de vapor de agua.
- Aproximadamente −9 % de permeabilidad al oxígeno.
- 99,4 % de biodegradabilidad registrada para el compuesto estudiado.
Qué tiene de diferente
La principal innovación no consiste en utilizar celulosa como refuerzo, algo ya conocido. El avance está en preservar la estructura microfibrilar durante el secado mediante control del punto de saturación de la fibra y modificación con AKD, haciendo posible utilizar secado convencional en horno.
Comparación directa con la tecnología convencional
La producción de celulosa microfibrilada puede recurrir a liofilización o secado por pulverización para evitar la aglomeración de las fibras. Son procedimientos efectivos, pero pueden requerir más energía y equipamiento especializado.
La estrategia desarrollada por KRICT permite emplear secado en horno convencional. En las pruebas del estudio, la celulosa preparada convencionalmente proporcionó una mejora de resistencia del 1,5 %, frente al 26,2 % conseguido con el nuevo tratamiento.
Limitaciones
El trabajo todavía no demuestra producción comercial a gran escala.
No se ha presentado un análisis completo de ciclo de vida que permita cuantificar el ahorro neto de emisiones frente a films convencionales.
El tratamiento necesita AKD, por lo que deben considerarse el consumo y el impacto de los reactivos además del origen vegetal de la celulosa.
Los resultados corresponden a una formulación concreta de TPS/PBAT con un 10 % de refuerzo, por lo que no pueden trasladarse automáticamente a cualquier plástico biodegradable.
El PBAT es biodegradable, aunque no necesariamente biobasado.
La biodegradabilidad depende de condiciones concretas. No debe interpretarse como autorización para abandonar el material en el medio natural.
Tampoco se ha demostrado todavía que el aumento de resistencia permita reducir proporcionalmente el espesor o la cantidad de polímero empleado en un producto comercial.
En qué fase se encuentra
Laboratorio / desarrollo experimental de materiales.
El material ha sido fabricado y caracterizado experimentalmente, pero las fuentes consultadas no describen todavía una línea piloto industrial ni un producto comercial basado en este procedimiento.
Quién está detrás
La investigación está liderada por Hoyong Kim, del Korea Research Institute of Chemical Technology (KRICT), en Corea del Sur, junto con Hae-Min Jo, Jonghwa Kim, Hye-Jin Yoo, Ji-seon Oh, Yeon-Su Lim y June-Ho Choi.
El proyecto recibió apoyo del programa institucional de KRICT y del Cooperative Research Program for Agriculture Science and Technology Development de la Rural Development Administration de Corea del Sur.
Fuente de los datos
Los resultados proceden del estudio científico “Fiber-saturation-point-guided microfibrillation of hemp hurd enabling concurrent performance enhancement of thermoplastic starch/polybutylene adipate terephthalate”, publicado el 15 de julio de 2026 en Chemical Engineering Journal.
La información complementaria procede de KRICT y del National Research Council of Science & Technology de Corea del Sur.
Más información: Hae-Min Jo et al., Microfibrilación de la fibra de cáñamo guiada por el punto de saturación, que permite mejorar simultáneamente el rendimiento del almidón termoplástico/tereftalato de adipato de polibutileno, Chemical Engineering Journal (2026).
Deja una respuesta
