Investigadores japoneses crean láminas sin plomo que convierten vibraciones cotidianas en electricidad con hasta 5 veces más eficiencia.
- Vibraciones → electricidad útil.
- Sin plomo → menor toxicidad.
- Integración directa en silicio.
- Hasta 5 veces más eficiencia.
- Sensores autónomos, sin baterías.
- Compatible con fabricación industrial.
- Electrónica más sostenible, más discreta.
Por qué importan los piezoeléctricos sin plomo
Los materiales piezoeléctricos llevan décadas acompañando a la electrónica moderna. Están en altavoces, micrófonos o sensores. Pero hay un problema incómodo: muchos de los más eficientes dependen del plomo, un elemento altamente tóxico cuya eliminación es ya una prioridad en normativas ambientales como la directiva europea RoHS.
Aquí es donde entra en juego el ferrita de bismuto, una alternativa más respetuosa con el entorno. Sobre el papel, ideal. En la práctica, no tanto: baja eficiencia y pérdidas eléctricas elevadas habían frenado su adopción. Hasta ahora.
El avance de la Universidad Metropolitana de Osaka cambia el enfoque. No se trata solo de sustituir un material por otro, sino de replantear cómo funciona a escala atómica para hacerlo competitivo. Y eso abre una puerta interesante: electrónica avanzada sin arrastrar el impacto ambiental del pasado.
Ingeniería de películas para funcionar sobre silicio
Uno de los grandes retos era integrar este material en oblea de silicio, la base de toda la industria electrónica. El problema es físico: el silicio tiende a generar una tensión mecánica opuesta a la que favorece el comportamiento piezoeléctrico.
En lugar de luchar contra esa tensión, los investigadores decidieron aprovecharla. Forzaron una transición estructural del material, cambiando su organización interna hacia una fase más eficiente.
No es un detalle menor. Este tipo de ajustes, invisibles a simple vista, son los que marcan la diferencia entre un experimento de laboratorio y una tecnología viable.
Además, introdujeron dopaje con manganeso, una estrategia habitual en materiales avanzados para mejorar propiedades eléctricas. El resultado: un equilibrio más estable entre rendimiento y pérdidas.
Un nuevo enfoque de sputtering para optimizar el material

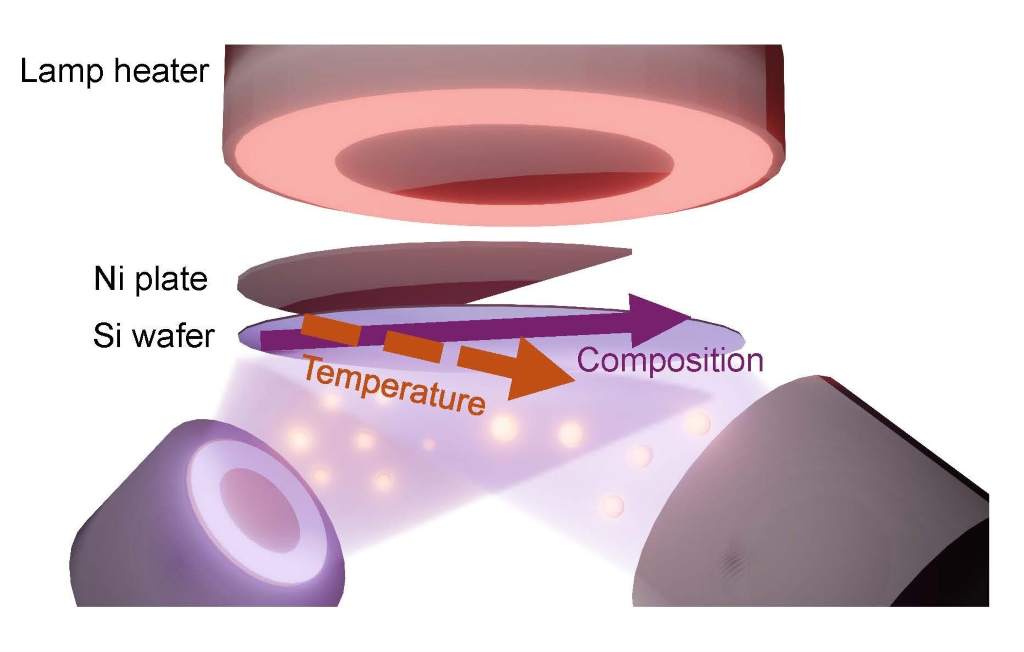

La clave técnica está en el proceso de fabricación. Utilizaron una técnica llamada sputtering combinatorio biaxial, muy extendida en la industria de semiconductores, pero llevada aquí a un nivel más sofisticado.
En lugar de fabricar muestras una a una, este método permite crear múltiples variaciones del material en una sola oblea, ajustando simultáneamente temperatura y composición. Traducido: más rapidez, menos ensayo-error, más precisión.
Esto tiene implicaciones industriales claras. No se trata solo de descubrir un material mejor, sino de hacerlo fabricable a gran escala sin reinventar toda la cadena de producción.
Mejora drástica en la captación de energía
Los resultados hablan por sí solos. Estas películas ultrafinas alcanzan la mayor respuesta piezoeléctrica registrada para este material. Y cuando se integran en dispositivos reales, como sistemas microelectromecánicos (MEMS), logran:
- Hasta 5 veces más eficiencia en la conversión de vibraciones en electricidad.
- Funcionamiento estable en vibraciones continuas y golpes puntuales.
- Adaptabilidad a entornos reales: motores, maquinaria, dispositivos móviles.
Esto cambia el juego en un campo muy concreto pero clave: la captación de energía ambiental. Es decir, aprovechar pequeñas fuentes dispersas —vibraciones, movimiento, ruido mecánico— para generar electricidad sin necesidad de baterías.
Más allá del laboratorio: sensores inteligentes y dispositivos autónomos
El potencial más interesante está en los dispositivos autónomos. Sensores que no necesitan batería. Equipos que se alimentan de su propio entorno.
En el contexto del Internet de las Cosas (IoT), esto puede reducir de forma significativa el mantenimiento y el consumo de recursos. Menos baterías que cambiar. Menos residuos. Menos dependencia energética.
Ya hay líneas de investigación en Europa y Asia explorando sensores autoalimentados en:
- Infraestructuras (puentes, ferrocarriles).
- Industria 4.0 (monitorización de maquinaria).
- Edificios inteligentes.
- Wearables de bajo consumo.
Pequeños dispositivos, miles de ellos, funcionando sin intervención. Suena simple. No lo es.
Potencial
La verdadera fuerza de esta tecnología está en su discreción. No cambia el mundo de golpe. Lo va afinando.
Puede facilitar el despliegue masivo de sensores ambientales autónomos, clave para monitorizar calidad del aire, ruido o infraestructuras críticas sin aumentar el consumo energético.
También puede reducir la dependencia de baterías en entornos industriales, donde el mantenimiento tiene un coste económico y ambiental elevado.
En ciudades, podría integrarse en sistemas que aprovechen vibraciones del tráfico o del transporte público. Energía pequeña, sí. Pero constante.
Y en el ámbito doméstico, abre la puerta a dispositivos que funcionan sin recarga. Menos cables, menos residuos, menos preocupaciones.
No es solo eficiencia. Es una forma distinta de entender la energía: más distribuida, más invisible, más integrada en lo cotidiano. Y quizá ahí esté el cambio más importante.
Más información: Sengsavang Aphayvong et al, Enhanced electromechanical coupling in piezoelectric MEMS vibration energy harvesters via strain-induced phase transition in Mn-doped bismuth ferrite epitaxial films, Microsystems & Nanoengineering (2026). DOI: 10.1038/s41378-026-01177-5
